Automatisk Arrangement Kabelviklemaskine WPM-2024L

Name: Automatisk Arrangement Kabelviklemaskine WPM-2024L
Brand: JINGWEI
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

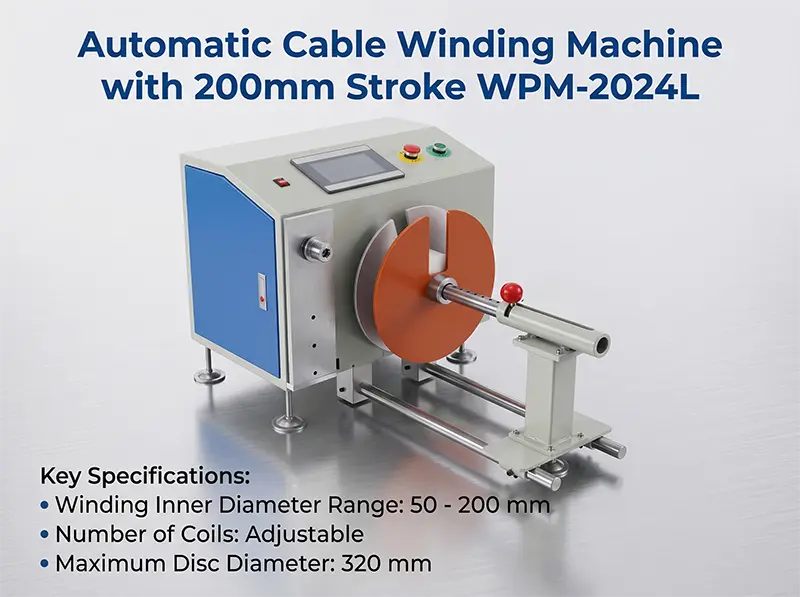

Automatisk arrangement viklingsmaskine WPM-2024L

Denne avancerede viklemaskine tilbyder et bredt udvalg af funktioner og funktioner. Maskinens indvendige viklingsdiameter er fra 50 til 200 millimeter, hvilket giver fleksibilitet til forskellige viklingskrav. Antallet af spoler kan justeres efter specifikke behov. Med en maksimal skivediameter på 320 millimeter kan den let håndtere større skiver. Arrangementsslaglængden fås i to muligheder – standard 120 millimeter og valgfri 200 millimeter.

Indgangsspændingen for denne maskine kan være enten AC220V ved 50HZ eller 60HZ, eller AC110V ved 50HZ eller 60HZ. Derudover kan særlige spændinger tilpasses for at opfylde specifikke elektriske krav. Den nominelle effekt på denne maskine er under 800 watt, hvilket sikrer et effektivt strømforbrug. Den har en lasteevne på 15 kilogram, hvilket gør den velegnet til håndtering af forskellige materialer. Den maksimale maskinstørrelse er 900 x 600 x 450 millimeter, hvilket giver et kompakt, men funktionelt design. Maskinens nettovægt er 60 kilogram, og den samlede vægt er 65 kilogram.

Hovedelektriske dele:
1. Maskinens viklingsmekanisme drives af en 750-watt servomotor kombineret med et reduceringssæt. Denne kombination giver præcise og pålidelige viklingsoperationer.
2. Kontrolsystemet består af en PLC og en integreret touchskærmsmaskine, som tilbyder intuitiv kontrol og nem betjening.
3. Den glidende styreskinne er hentet fra NSK i Japan, kendt for sin høje kvalitet og holdbarhed.
4. Bagagebæreren og chassiset er hjemmelavede, hvilket sikrer stabilitet og holdbarhed.
5. Den er udstyret med 2 sæt relæer og ét sæt OMRON-sensorer til præcis måling og kontrol.
6. Der findes også ét sæt strømforsyningssystemer for at sikre stabil strømforsyning.
7. Linjemekanismen anvender et eksempel på step-rack reciprocating line, hvilket giver effektiv ledningsopsætning.

Proces-fiksturdel:
1. Den vigtige monteringsplade på denne maskine fremstilles ved hjælp af et CNC-computer-gong numerisk styrecenter, hvilket sikrer høj præcision og kvalitet.
2. Behandlingsdelene er strengt i overensstemmelse med ingeniørdesignet. Forskellige bearbejdningsprocesser såsom fræsemaskine, sliber, drejebænk, trådskæring og varmebehandling anvendes for at sikre kvaliteten og nøjagtigheden af delene. Efter behandling udføres afspænding samt elektrisk installation og idriftsættelse.
3. Den anvendte trådledningsnet (akslen) er lavet af Sai-stålmateriale. Størrelsen afhænger af kundens tilbud. Maskinen er kun udstyret med en viklingsakse for effektiv vikling.

Hvad er de vigtigste specifikationer og egenskaber for WPM-2024L automatiske kabelviklemaskine?

WPM-2024L er designet til industriel harniskproduktion med et slag på 200 mm. Nøglespecifikationer omfatter et vikleindvendig diameterområde på 50-200 mm, en maksimal skivediameter på 320 mm og en belastningskapacitet på 15 kg. Den sikrer effektiv og præcis automatisk ordnet vikling til forskellige kabel- og ledningsbehandlingsapplikationer.

Hvilke typer kabler eller ledninger er denne automatiske viklemaskine egnet til?

Denne maskine er en alsidig kabelbehandlingsmaskine, der er egnet til et bredt udvalg af ledninger og kabler, der bruges i harniskproduktion. Dens justerbare indvendige diameter og robuste belastningskapacitet på 15 kg gør den ideel til behandling af bilviring, apparatledninger, styrekabler og andre industrielle ledningssamlinger, der kræver pæn og ensartet vikling.

Hvordan gavner 'automatisk ordnet vikling'-funktionen min produktionsproces?

Funktionen til automatisk ordnet vikling sikrer, at kabler vikles ensartet og tæt uden manuel indgriben. Dette øger produktionseffektiviteten, minimerer sammenfiltring og skader og garanterer ensartet bundtkvalitet. Den strømliner din kabelbehandlingsløsning ved at reducere arbejdstid og forbedre outputpålideligheden for harniskproduktion.

Hvad er hovedfordelen ved 200 mm slaget i WPM-2024L-modellen?

Slaget på 200 mm giver en forlænget viklængde, hvilket giver dig mulighed for at behandle længere kabelsegmenter i en enkelt, effektiv cyklus. Denne evne er afgørende for at skabe større harniske eller vikling af flere kabler med betydelig længde, hvilket direkte forbedrer gennemløb og gør den til en kraftfuld industriel viklemaskine til skaleret drift.

Er WPM-2024L let at integrere i en eksisterende ledningsbehandlingslinje?

Ja, WPM-2024L automatiske kabelviklemaskine er designet som en robust ledningsbehandlingsløsning til problemfri integration. Dens standard industrielle fodaftryk, brugervenlige kontroller og pålidelige præstation gør det muligt nemt at indpasse den i eksisterende harniskproduktionsarbejdsgange, hvilket automatiserer viklingstrinnet for at øge den samlede linjeeffektivitet og konsistens.
