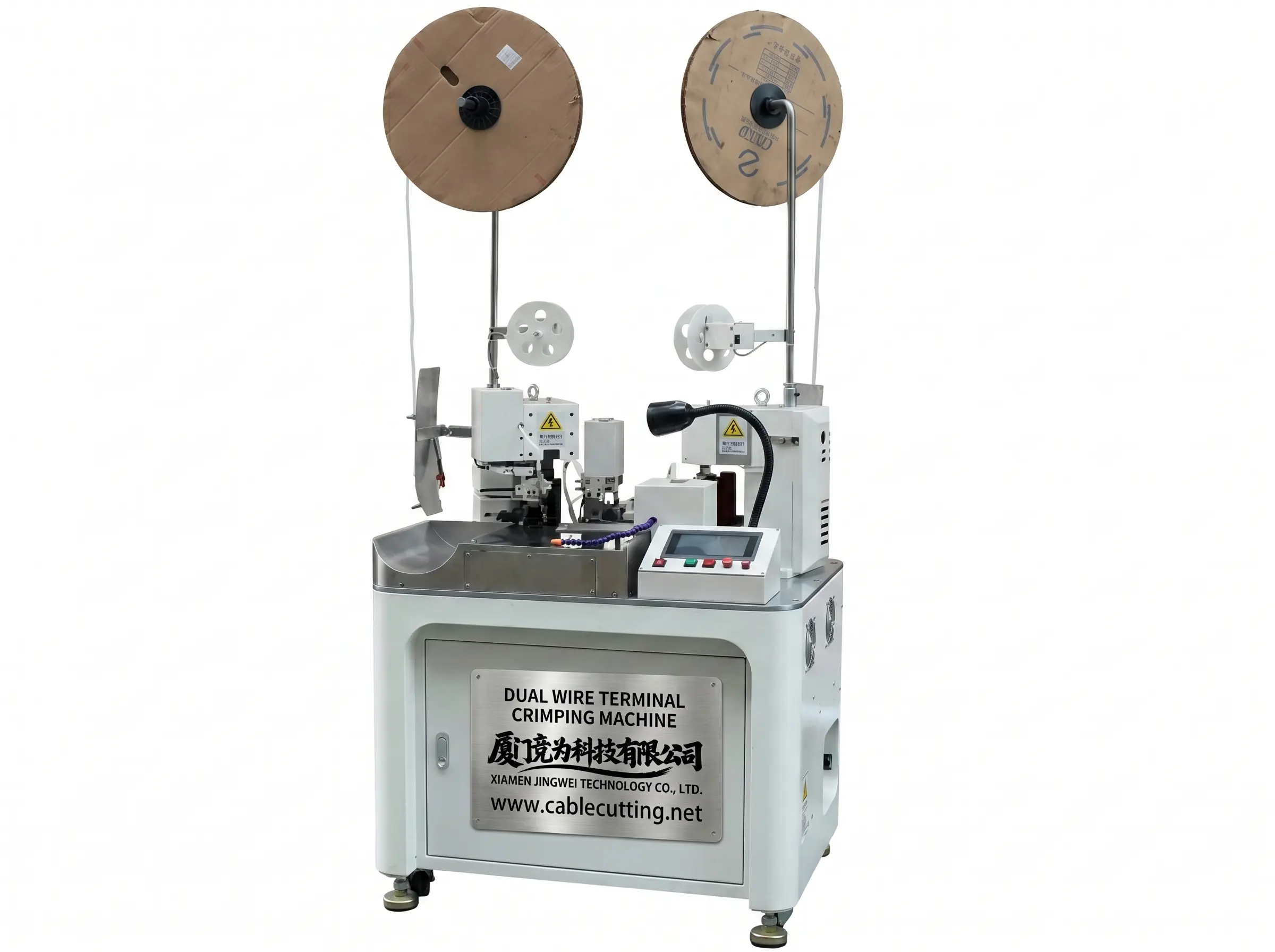

Automatisk dobbeltkabel terminalkrimpmaskine WPM-180

📅 2026-01-27 👁️ 1,856
  • Model nr: WPM-180

  • Specifikationer

    Modelnummer: WPM-180
    Relevant ledningsstørrelse: AWG16-AWG28
    Skærelængde: 45 mm
    Maksimal produktivitet: 4000-4500 stk/time
    Krimpområde: Inden for 150 mm, 2 krimpninger
    Betjening: Touchskærmstyret
    Funktioner: Skæring, afisolering, krimping
  • Forespørgsel nu

WPM-180 fører to ledninger side om side, klipper og afisolerer dem som et par og krymper begge i én fælles terminal i den ene ende. Resultatet er en toledningsledning med en samlet terminering i stedet for to separate kabelsko, produceret ved 4000 til 4500 stk/h på AWG16 til AWG28 ledning, med parrets længde begrænset til 150 mm.

Bygget i hånden kræver denne ledning to ledninger klippet i præcis samme længde, begge afisoleret i samme dybde, holdt parallelt og presset ned i én tønd, uden at en tråd glider ud eller en ledning sidder for kort i krympningen. WPM-180 klarer justeringen og presset i én cyklus, så parrets længde og trådpositionen i terminalen bestemmes af værktøjet i stedet for af operatørens hænder, og kassationsprocenten ved totrådskrympning falder med det.

Det er gruppens to-ledningsmaskine og den eneste, der sætter to ledere i én terminal. Dens 150 mm arbejdsvindue passer til korte bro- og jumperledninger, hvor WPM-158 og WPM-151 kører enkeltledninger op til 9999 mm, og WPM-189 kører tre ender op til 3200 mm; ydelsen ligger mellem dem på 4000 til 4500 stk/h på AWG16 til AWG28.

Nøglefunktioner

1. To ledninger fremført, klippet og afisoleret parallelt som et matchet par

2. Dobbelterminalkrympning: begge ledere presset ned i én fælles terminalende

3. Ledningsområde AWG16 til AWG28

4. Ydelse 4000 - 4500 stk/h

5. Ledningslængde op til 150 mm, tilpasset korte bro- og jumperledninger

6. Touchskærmstyring af længde-, afisolerings- og krympeparametre

Tekniske specifikationer

ParameterSpecifikation
ModelWPM-180
BehandlingSkæring, afisolering, krympning
KrympetypeDobbelterminalkrympning (to ledninger, én terminal)
KabelområdeAWG16 - AWG28
LedningslængdeUp to 150 mm
Maks. produktivitet4000 - 4500 pcs/h
BetjeningTouchskærmstyring

Anvendelser

— Batteripakke- og strømforsyningsledninger: to AWG18 til AWG22 ledninger i én ring- eller gaffelterminal

— Jordings- og potentialudligningsjumpere: to AWG16 til AWG20 ledere i én kabelsko

— Interne broer i hvidevarer: parrede ledninger med fælles terminalende

— LED- og lysmoduler: korte dobbeltledninger inden for 150 mm-vinduet

— Underenheder til strømfordeling, der kræver fælles terminering af to ledninger
