WPM-CRT-03M udfører fire operationer på ét chassis: metermål, afisolering i begge ender, rundvikling og binding. Klippe- og afisoleringslængder indstilles pr. ordre, viklestigningen er 50-300 mm, antallet af vindinger er justerbart, og spolen lukkes med et bånd med metalkerne dækket af syntetisk hud. Viklehastigheden er 2-8 vindinger i sekundet.
Delt over flere maskiner måles kablet på en klipper, afisoleres på en separat afisolering, hvorefter det rulles og bindes i hånden, og de bare ender er udsat for håndtering ved hver flytning imellem. 03M afisolerer og ruller i samme gennemkørsel, så de bare ender dannes én gang, og spolen bindes med det samme. Opskrifter indtastes og hentes på en touchskærm, hvilket er det, der gør korte specialkørsler praktiske.
Det er den eneste model i gruppen, der afisolerer begge ender som en del af rulle- og bindecyklussen; de øvrige klipper og binder enten uden afisolering eller afisolerer i en separat operation. Det er også den eneste, der bruger et bånd med metalkerne og syntetisk hud i stedet for tape eller snoetråd, hvilket holder en stiv spole uden at båndet slapper af. Klippelængde, afisoleringslængde og bindingsdiameter er alle specialtilpassede, så maskinen angives til en produktfamilie snarere end en enkelt længde.
Nøglefunktioner
1. Fire operationer i én gennemkørsel: metermål, dobbeltende-afisolering, rundvikling og binding uden at kablet spændes op igen.
2. Tilpassede klippe- og afisoleringslængder: begge indtastes på touchskærmen pr. ordre med en viklestigning på 50-300 mm.

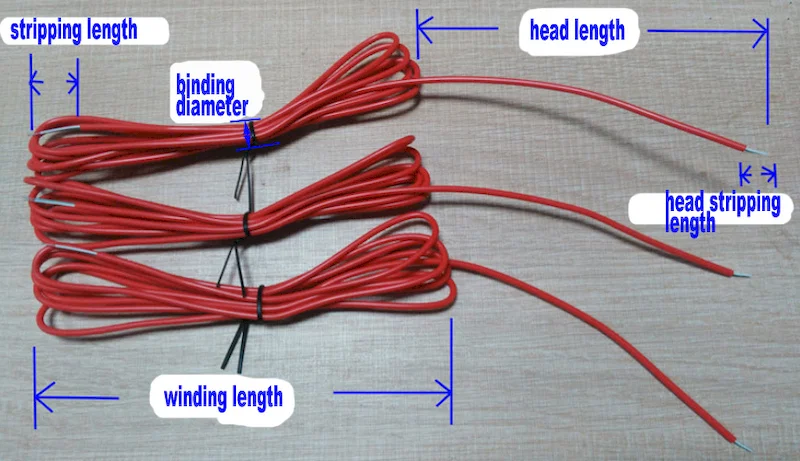

3. Justerbart spoleantal: antallet af vindinger indstilles pr. bundt, viklet i rund form med hoved og hale ude.
4. Viklehastighed 2-8 vindinger/s: gennemløbet sættes af antallet af vindinger og ikke af en enkelt fast hastighed.
5. Bånd med metalkerne og syntetisk hud: et formet bånd i stedet for tape, så bindingen holder på en stiv spole.
6. Touchskærm med gemte opskrifter: skift mellem ledningsfamilier uden mekanisk nulstilling.
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Modelnummer | WPM-CRT-03M |
|---|
| Klippelængde | Tilpasset |
|---|
| Afisoleringslængde | Tilpasset |
|---|
| Vikleform | Rund form |
|---|
| Viklestigning | 50-300 mm, tilpasset |
|---|
| Antal vindinger i spolen | Justerbar |
|---|
| Båndtype | Metalkerne med syntetisk hud |
|---|
| Bindingsdiameter | Tilpasset |
|---|
| Spænding | AC 220 V, 50/60 Hz |
|---|
| Viklehastighed | 2-8 vindinger/s |
|---|
| Betjeningspanel | Touchskærm |
|---|
Anvendelser
— Netledningssæt: ledninger klippet efter ordre, afisoleret i begge ender, rullet og bundet før stik- og connectormontage.
— Forlængerledninger og stikdåser: afisolerede haler til klemrækker, bundet til detailkasser.
— Apparatledninger: afisolerede ender klar til presning ved apparatmontagestationen.
— Belysnings- og armaturledninger: afisolerede og oprullede forsyningsledninger til armaturmontage.
— Industriel styrekabel: flerlederledninger klippet og afisoleret efter plan og bundet i tællespoler.
