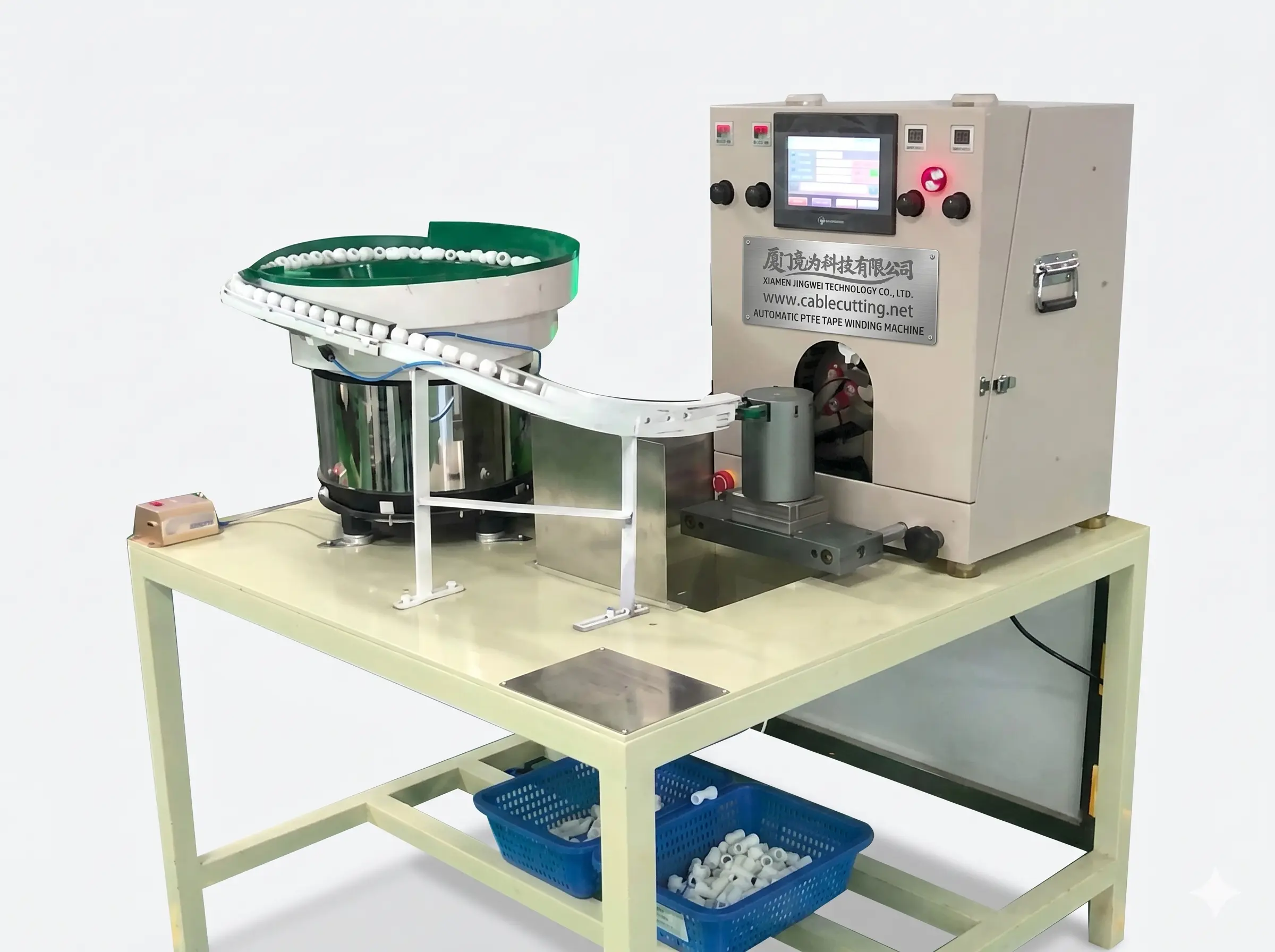

WPM-1310 vikler PTFE-trådtætningstape på gevindfittings, hovedsageligt ZG 1/8 til 1 tomme halvgevindssamlinger. En vibrerende skålfremfører stiller fittingene op og leverer dem til hovedet, hovedet vikler to til tre omgange, og cyklussen kører ved 3-5 stk. i sekundet. Enheden er elektrisk og automatisk, 750 W ved 220 V, med en luftforsyning på 0.6 MPa.

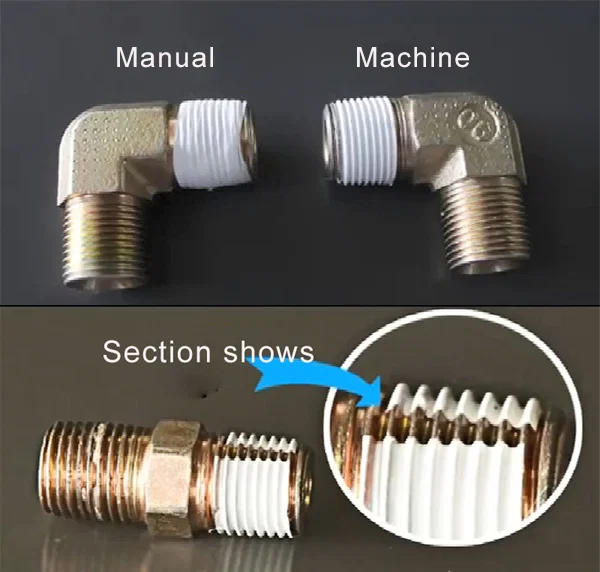

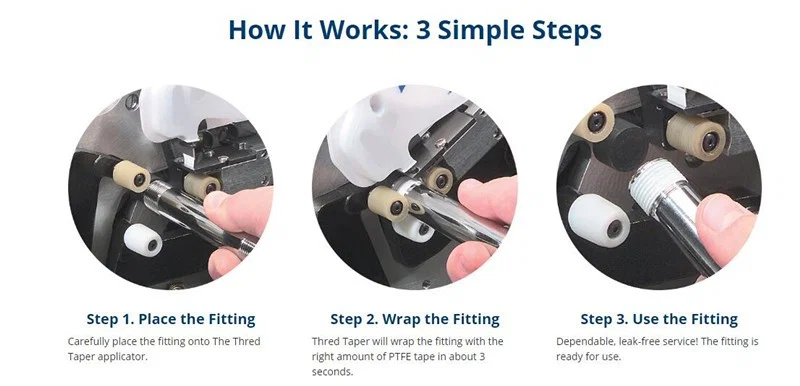

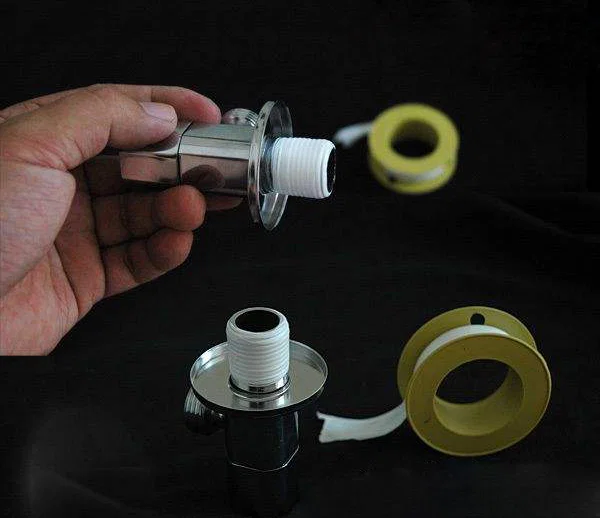

Vikling af PTFE-tape i hånden giver ujævn spænding: for løst, og samlingen siver, for stramt, og tapen skæres over ved gevindroden. WPM-1310 drejer fittingen mod en drevet tapebane et fast antal omgange, så hver samling får samme viklingsantal og samme spænding. Delfremføring, vikling og udløb kører uden at operatøren holder fittingen, med cyklusstart fra en fodpedal og parametre sat på touchskærmen.
Dette er seriens fuldautomatiske PTFE-enhed. Søstermodellen WPM-1308 (194) bruger samme 750 W hoved, 0.6 MPa luft og 3-5 stk. i sekundet, men er angivet til 5, 7, 10 og 14 mm tape og gevind op til 1 1/2 tomme; WPM-1310 er sat til ZG 1/8-1 tomme og har skålfremfører. WPM-75 (278) og WPM-TP (279) arbejder på ledningscoiler og kabel, ikke på fittings. 70 kg-rammen og fodaftrykket 450 x 400 x 560 mm passer til en plads ved samlebåndet.
Nøglefunktioner
1. PTFE-tapevikling til ZG 1/8 til 1 tomme halvgevindssamlinger
2. 3-5 stk. i sekundet, to til tre viklinger pr. samling
3. Vibrerende skålfremfører leverer fittings til hovedet uden manuel pålægning
4. Cyklusstart med fodpedal og parameterindstilling på touchskærm
5. 750 W ved 220 V, luftforsyning 0.6 MPa
6. 70 kg ramme, 450 x 400 x 560 mm
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Model | WPM-1310 |
|---|
| Funktion | PTFE-tapevikling og -ombinding til gevindssamlinger |
|---|
| Anvendeligt gevind | ZG 1/8 - 1 tomme halvgevindssamlinger |
|---|
| Arbejdshastighed | 3-5 stk./s, 2-3 viklinger |
|---|
| Fremføring | Vibrerende skålfremfører |
|---|
| Styring | Touchskærm, start med fodpedal |
|---|
| Effekt | 220 V, 750 W |
|---|
| Lufttryk | 0.6 MPa |
|---|
| Type | Elektrisk, automatisk |
|---|
| Mål | 450 x 400 x 560 mm |
|---|
| Vægt | 70 kg |
|---|
Anvendelser

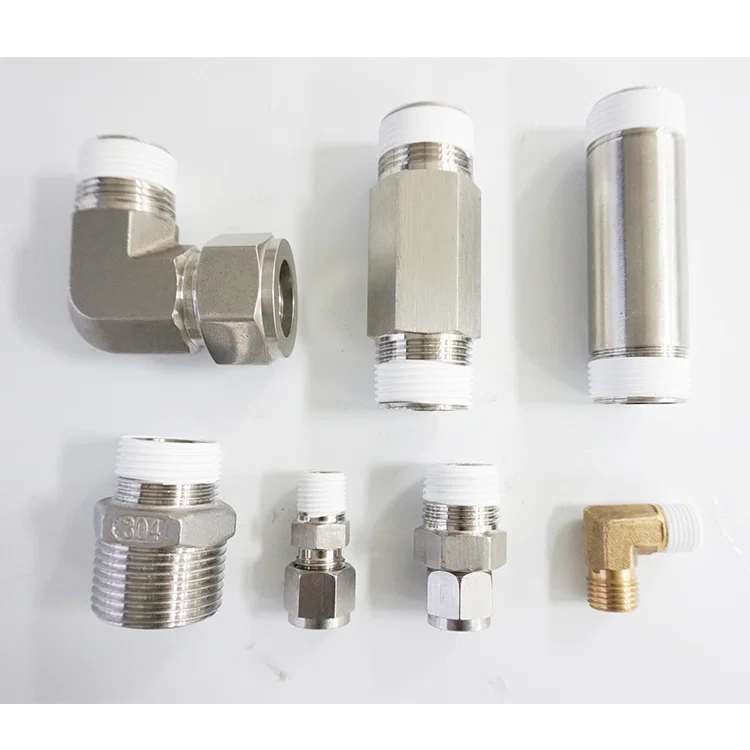

— VVS-fittings - PTFE-tape på ZG 1/8 til 1 tomme halvgevindssamlinger i messing og plast før montage
— Pneumatiske komponenter - tætning af gevind på luftfittings og hurtigkoblinger
— Vandbehandlings- og sanitetsfittings - tapevikling på gevindstik af rustfrit stål
— Ventil- og manifoldmontage - forudgående taping af gevindporte før lækagetest
— Serieproduktion af gevindindsatser - skålbaseret vikling ved 3-5 stk. i sekundet
