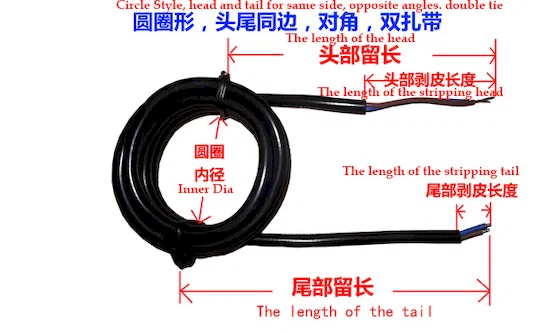

WPM-02SL skærer, afisolerer, coiler, snoer og binder i én cyklus. Hoved og hale afisoleres begge, kablet vikles til en cirkulær coil, og coilen lukkes med en dobbeltbinding i modsatte vinkler med hoved og hale på samme side.
Afisolering i begge ender betyder normalt en separat afisolator og en anden håndteringsproces, og de forberedte ender er udsat, mens bundtet bæres. 02SL afisolerer ved coilformen, så den færdige coil kommer med begge ender forberedt og kræver intet efterarbejde før montering af konnektor.
Det er gruppens medlem til små kabler med dobbeltbinding: kabel op til 5 mm udvendig diameter, coil-bindediameter op til 20 mm, viklelængde op til 10 m og 420 pcs/h ved en viklelængde på 5 m. SCCB tilføjer afisolering ved op til 700 pcs/h, men arbejder til en bindediameter på 50 mm; B1L dækker 4-8 mm kabel ved 250-380 pcs/h uden 20 mm-bindingen; CRO og HCRO skærer, coiler og binder uden at afisolere.
Nøglefunktioner
1. Fem funktioner i én cyklus: skæring, afisolering af hoved, afisolering af hale, coiling og dobbeltbinding.
2. Coil-bindediameter op til 20 mm, hvilket giver en kompakt coil på AC/DC/USB-kabel op til 5 mm udvendig diameter.
3. Viklelængde op til 10 m ved en vikleafstand på 70-150 mm; 420 pcs/h ved en viklelængde på 5 m.
4. Hoved 40-100 mm og hale 40-200 mm, begge afisoleret, med hoved og hale på samme side i modsatte vinkler.
5. Justerbar viklehastighed tilpasset kablets stivhed, på en trykluftforsyning på 0.55-0.7 MPa.
6. Lukket kabinet med inspektionsvinduer; 1.5 kW drev, 750 x 1550 x 1850 mm, 600 kg.
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Model | WPM-02SL |
|---|
| Funktion | Skæring, afisolering af hoved og hale, coiling, snoning, binding |
|---|
| Trådens udvendige diameter | Op til 5 mm |
|---|
| Viklelængde | Op til 10 m |
|---|
| Vikleafstand | 70-150 mm |
|---|
| Bindings udvendige diameter | Op til 20 mm |
|---|
| Hovedlængde | 40-100 mm |
|---|
| Halelængde | 40-200 mm |
|---|
| Viklehastighed | Justerbar |
|---|
| Produktivitet | 420 pcs/h (viklelængde 5 m) |
|---|
| Trykluft | 0.55-0.7 MPa |
|---|
| Strømforsyning | 110 / 220 V, 50-60 Hz |
|---|
| Effekt | 1.5 kW |
|---|
| Mål | 750 x 1550 x 1850 mm |
|---|
| Vægt | 600 kg |
|---|
Anvendelser
— AC/DC/USB-kabel op til 5 mm: begge ender afisoleret, coilet og dobbeltbundet.
— Oplader- og adapterledninger: kompakte 20 mm coils til pakning.
— Forbrugerelektronikkabel: viklelængder op til 10 m, bundet til detailhandel.
— Ledningsnetværksteder: coils med begge ender afisoleret, klar til konnektormontering.
— Datakabelmontager: hoved og hale på samme side til symmetrisk pakning.
