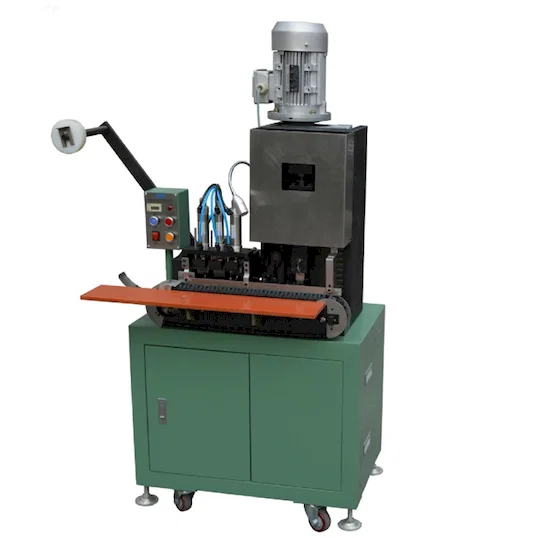

WPM-203-D er en automatisk tilslutningsterminalmaskine til trepolede stik, bygget til flade og runde bøjelige ledninger. Den afisolerer og klemmer i én cyklus ved 2200-2400 stk./h, med en afisoleringslængde på 20 mm og en stansekraft på 2T. Den accepterede kabelliste omfatter SPT-1, SPT-2, NISPT-1, NISPT-2, VFF, HVFF, VCTFK, H03VVH2-F, H05VVH2-F og RVV.
Flad topolet ledning er det vanskelige tilfælde for automatisk stikmontage: de to kerner ligger side om side med en bindebro imellem, så afisoleringen skal dele bindebroen uden at ridse isoleringen. WPM-203-D er udstyret til den ledningsfamilie, skærer kappen til en afisoleringslængde på 20 mm og skiller kernerne, før 2T-stansen lukker terminalerne. Samme indstilling dækker SPT- og VFF-typer, hvilket er det, der gør det muligt for én maskine at erstatte de 3-5 operatører, der normalt er nødvendige på en manuel stiklinje.

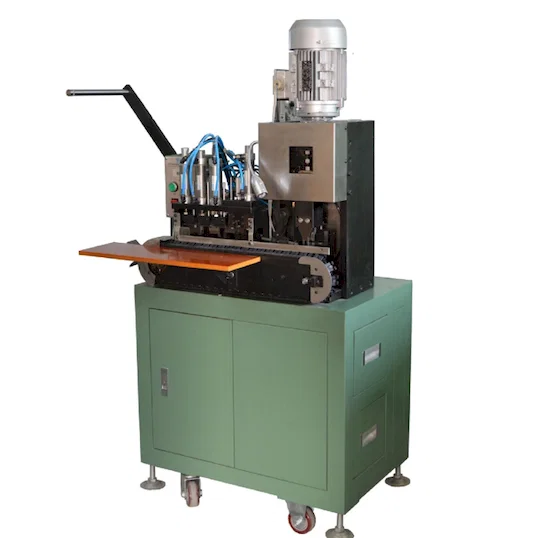

I WPM-203-stikgruppen er D specialisten til flad ledning og trepolede stik med 280 kg og 730 x 450 x 1400 mm og den letteste af de fire. WPM-203-E og F bruger den større ramme på 460 kg til 0.5-1.25 mm2 topolet kabel med en 2T-presse, og WPM-203-G tilføjer en 3T-presse til 2300-3000 stk./h. Vælg D, hvor ledningslisten er SPT, VFF eller H03VVH2-F; vælg E eller F, hvor stikket er europæisk rundt eller trepolet på 0.5-1.25 mm2 ledning.
Nøglefunktioner
1. 2200-2400 stk./h, hvor afisolering og krympning færdiggøres i én cyklus.
2. Afisoleringslængde på 20 mm, fastlagt af klingesættet.
3. 2T stansekraft med luftforsyning ved 0.5-0.8 MPa.
4. Anvendelig kabelliste: SPT-1, SPT-2, NISPT-1, NISPT-2, VFF, HVFF, VCTFK, H03VVH2-F, H05VVH2-F og RVV.
5. Ramme på 280 kg, der måler 730 x 450 x 1400 mm, og kører på AC220V 50Hz.
6. Erstatter 3-5 operatører sammenlignet med manuel afisolering og krympning af samme stik.
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Modelnummer | WPM-203-D |
|---|
| Spænding | AC220V / 50Hz |
|---|
| Produktionskapacitet | 2200-2400 STK./time |
|---|
| Anvendelige kabeltyper | SPT-1, SPT-2, NISPT-1, NISPT-2, VFF, HVFF, VCTFK, H03VVH2-F, H05VVH2-F, RVV |
|---|
| Afisoleringsstørrelse | 20 mm |
|---|
| Stansekraft | 2T |
|---|
| Luftkildetryk | 0.5-0.8 MPa |
|---|
| Mål | 730 (L) x 450 (B) x 1400 (H) mm |
|---|
| Vægt | 280 kg |
|---|
Anvendelser
— Flad topolet ledning: montage af trepolede stik på SPT-1- og SPT-2-lampeledning.
— Asiatiske ledningstyper: VFF-, HVFF- og VCTFK-stikmontage ved 2200-2400 stk./h.
— Europæisk flad ledning: H03VVH2-F- og H05VVH2-F-stikmontage.
— Forlængerledninger: RVV-kabel med trepolede stik.
— Kontraktmontage: stikproduktion i højt volumen, hvor 3-5 manuelle operatører erstattes.
