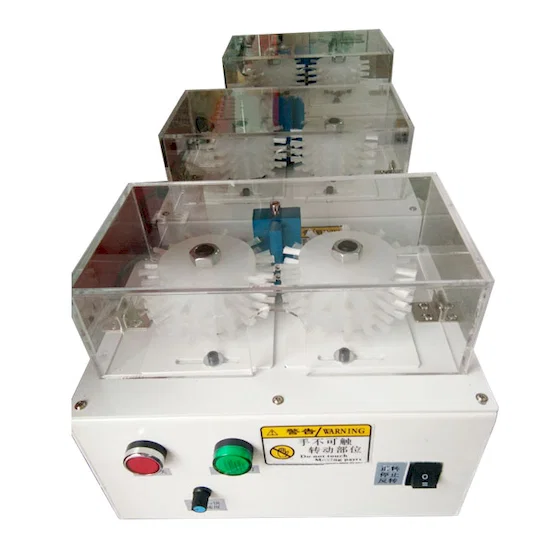

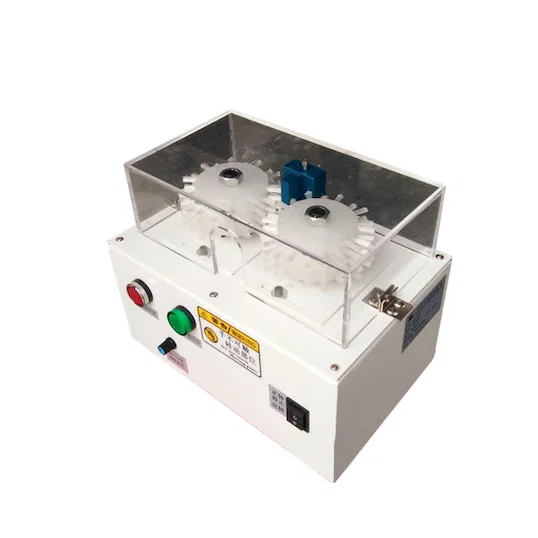

BB-1525 børster og splitter den fletterede skærm på skærmet kabel op til 25 mm udvendig diameter. To nylonbørstehjul kører i hovedet, hver på sin egen 50 W motor, med spindelhastighed trinløst justerbar fra 0 til 6000 rpm og valg af frem og bak. Effektiv børstelængde er 5-60 mm, og hjulafstanden er justerbar. Maskinen måler 320 x 220 x 260 mm og vejer 10 kg netto på en 220V, 50/60HZ-forsyning; en 110V-version fås på forespørgsel.
Korte opfrysninger er de vanskelige: på et 6 mm kabel skal fletningen åbnes 5-60 mm tilbage, og en børste, der kører for langsomt, river nettet i stykker, mens en, der kører for hurtigt, kaster trådene i stedet for at lægge dem tilbage. Spindlen på 6000 rpm med nylonbørster klarer børstningen uden en skærende kant, frem/bak-kontakten lader operatøren skifte retning, når fletningen begynder at samle sig ved kappekanten, og den justerbare hjulafstand sætter mellemrummet til kablet, så børsterne når fletningen og ikke lederen. Den gennemsigtige akrylafskærmning over børstezonen er der, fordi hjulene kører i håndhøjde.
Det er den mindste af de tre børstemaskiner: 10 kg og 0-6000 rpm mod 46 kg og 0-1800 på WPM-1020 og 48 kg og 0-1800 på BB-7025. Byttehandlen er børstelængde og kabelstørrelse - 5-60 mm og 25 mm mod 5-200 mm og 30 mm samt 10-200 mm ved 100 sq mm - så BB-1525 bruges, hvor opfrysningen er kort og kablet lille, typisk koaks-, sensor- og datakabel.
Nøglefunktioner
1. Kabel op til 25 mm udvendig diameter, med børstelængde justerbar fra 5 til 60 mm.
2. Spindelhastighed 0-6000 rpm, trinløst justerbar fra drejeknappen på frontpanelet.
3. Frem- og tilbagegående rotation kan vælges med kontakt, så børsteretningen kan vendes, når fletningen samler sig ved kappen.
4. To nylonbørstehjul med justerbar afstand, indstillet efter kabeldiameteren.
5. To 50 W motorer, én pr. børstehjul, så hvert hjul drives uafhængigt.
6. 10 kg netto i et hus på 320 x 220 x 260 mm med en gennemsigtig akrylafskærmning over børstezonen og en 220V, 50/60HZ-forsyning.
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Modelnr. | BB-1525 |
|---|
| Maskintype | Halvautomatisk maskine til børstning og opfrysning af skærmet kabel |
|---|
| Funktion | Børstning og splitning af skærm på skærmet kabel |
|---|
| Maks. kabeludvendig diameter | 25 mm |
|---|
| Effektiv børstelængde | 5 - 60 mm (justerbar) |
|---|
| Børstehjul | 2 x nylonbørstehjul, afstand justerbar |
|---|
| Spindelhastighed | 0 - 6,000 rpm, trinløst justerbar |
|---|
| Rotation | Frem og bak kan vælges |
|---|
| Motoreffekt | 50 W x 2 (to motorer, én pr. børstehjul) |
|---|
| Strømforsyning | 220 V, 50/60 Hz (110 V-version fås på forespørgsel) |
|---|
| Betjening | Startknap, hastighedsknap, frem/bak-kontakt |
|---|
| Sikkerhedsafskærmning | Gennemsigtig akrylafskærmning over børstezonen |
|---|
| Maskinmål | 320 x 220 x 260 mm (L x B x H) |
|---|
| Nettovægt | 10 kg |
|---|
| Emballagemål | 370 x 270 x 310 mm |
|---|
| Bruttovægt | 20 kg |
|---|
Anvendelser
— Koakskabel: fletning kammet tilbage på 3-8 mm koaks, før stikket klemmes.
— Sensor- og transducerekabel: korte opfrysninger på 5-20 mm på lille skærmet kabel, præpareret i begge ender.
— USB- og datakabel: fletning åbnet tilbage over folien før overstøbningen.
— Lyd- og instrumenteringskabel: skærm lagt tilbage inde i stikkets hus på kabel op til 25 mm.
— Testledning og medicinsk kabel: fin fletning opfryset uden brækkede tråde, hvor en løs tråd ville fejle hipot-testen.
