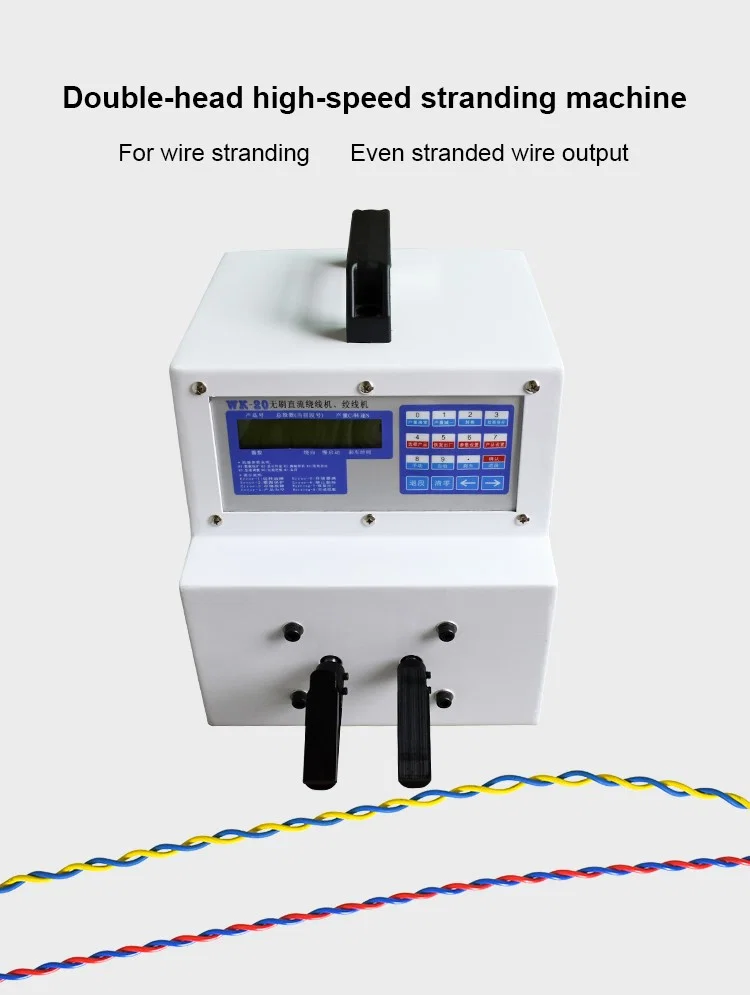

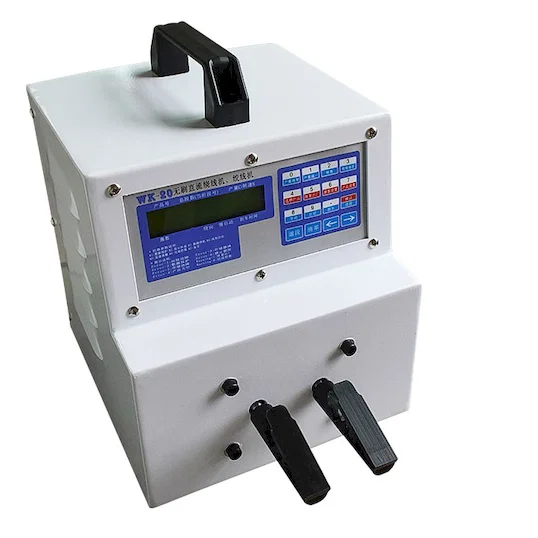

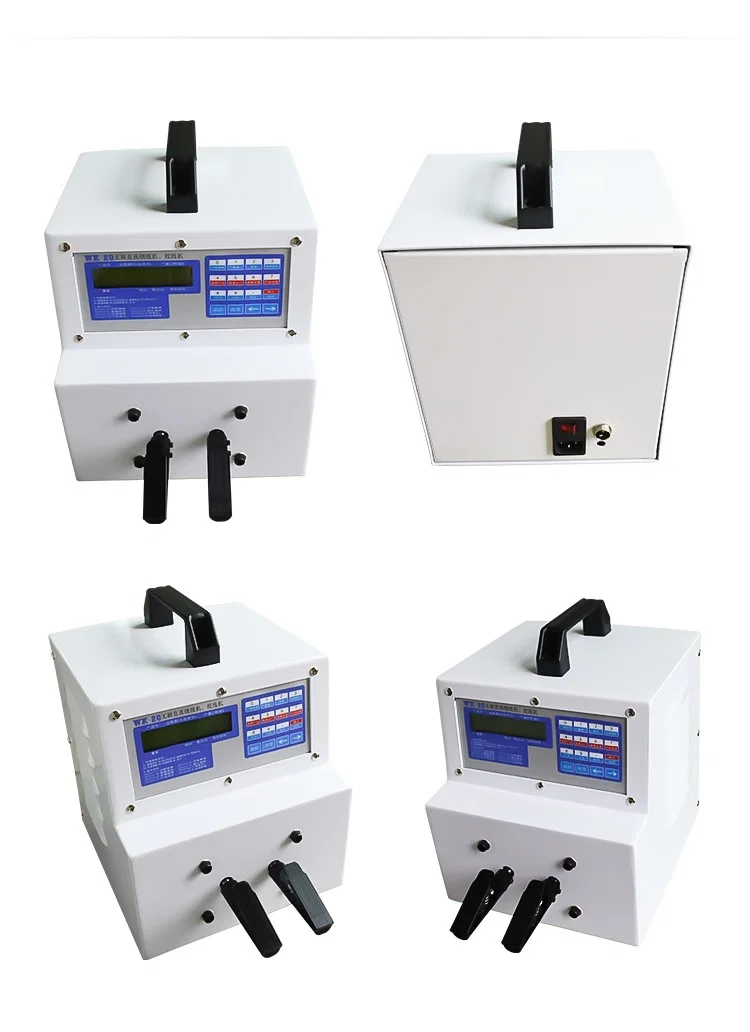

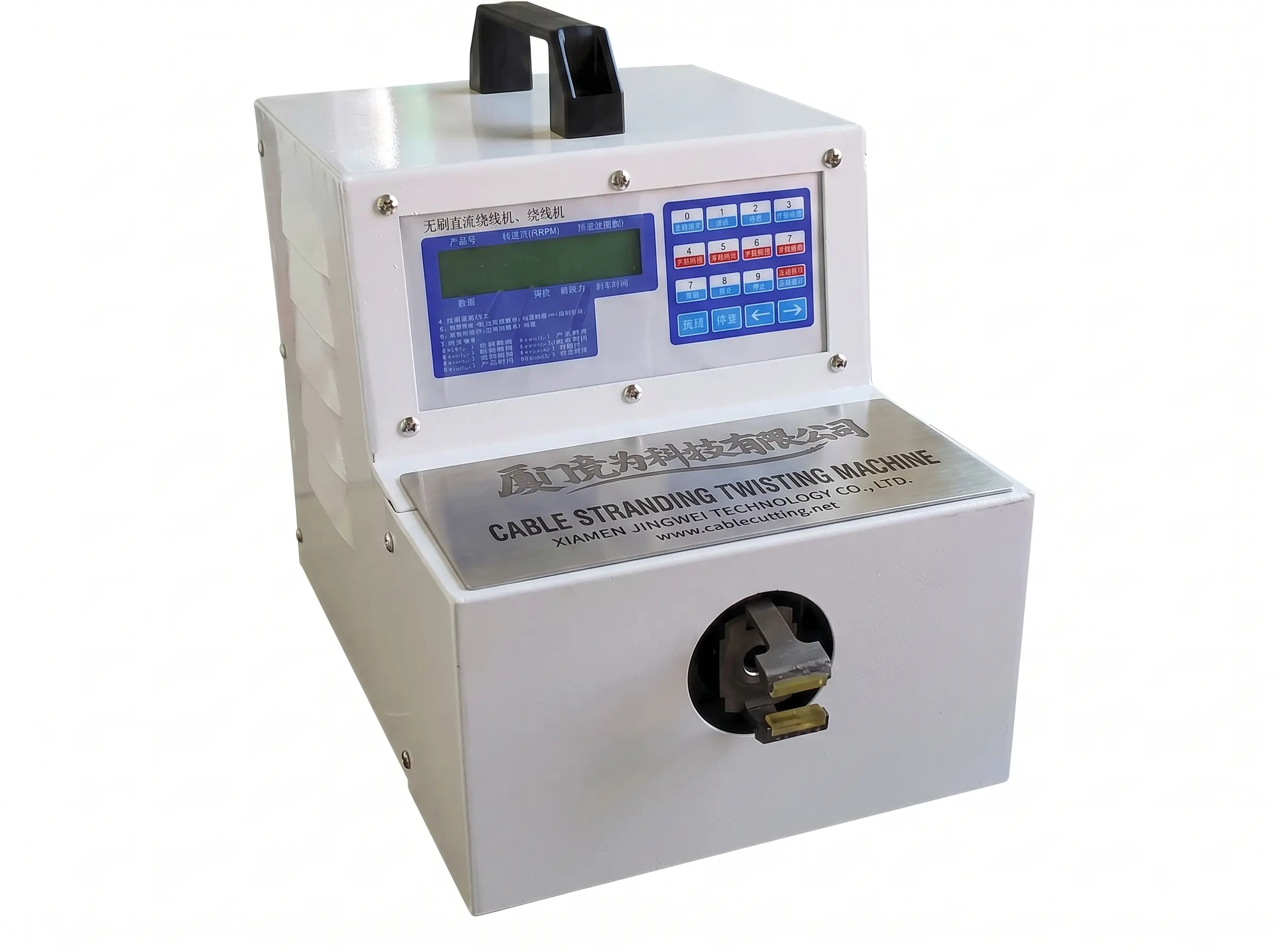

WPM-20T er en højhastigheds kabeltråds- og snoningsmaskine snarere end en afisolering: den tager allerede klargjorte lederender og snoer dem til en ensartet tråd. Styringen er elektronisk via en visuel grænseflade med tastatur, regulatoren kan justeres, og drevet kører frem eller tilbage. Den er bygget som en kompakt bænkenhed med bærehåndtag og en række frontmonterede trådklemmer.
Forskellen fra at sno i hånden eller med et tangværktøj er gentageligheden. Trådstigning og -retning holdes af den elektroniske regulator i stedet for af operatørens fornemmelse, og frem/tilbage-indstillingen lader et sno mønster rettes eller vendes uden at tråden spændes op igen. Fordi klemmerne sidder på forsiden, kan flere udtag ilægges og snoes i rækkefølge uden at flytte kablet over bænken.
I denne gruppe er WPM-20T den eneste enhed, der snoer uden at afisolere. WPM-3F+T og WPM-4F+T afisolerer og snoer i samme pneumatiske cyklus, ved henholdsvis 3-25 mm og 3-30 mm, og WPM-4F+T håndterer 1-10 tråde ad gangen. WPM-20T står i stedet alene ved snoningsstationen, tager ender der er afisoleret andetsteds og giver dem et kontrolleret sno med en elektronisk indstilling i stedet for et fast mekanisk hoved.

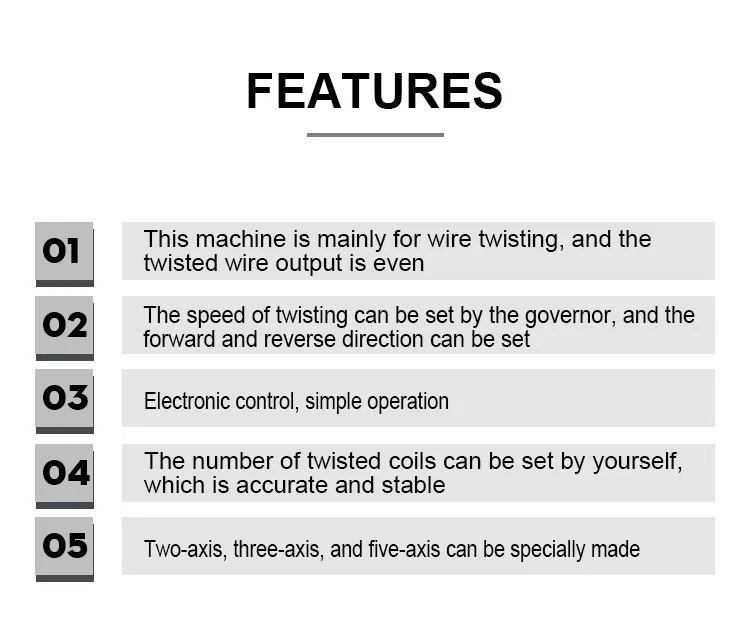

Nøglefunktioner
1. Elektronisk styring med visuel grænseflade og tastatur til indstilling af hastighed og trådparametre
2. Justerbar regulator, der holder den indstillede snoningshastighed gennem en kørsel i stedet for en fast motorhastighed
3. Frem- og tilbageindstillinger til at rette eller vende trådens sno
4. Motor i ren kobber i drevet, dimensioneret til kontinuerlig bænkdrift

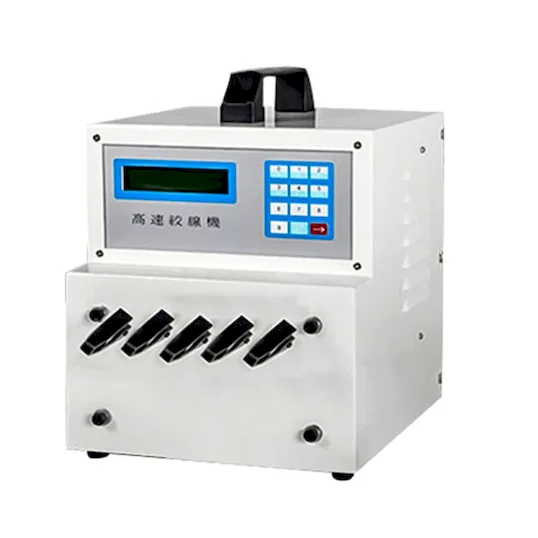

5. Flere frontmonterede trådklemmer, så efterfølgende udtag kan ilægges uden at flytte maskinen
6. Kompakt lukket hus med bærehåndtag, der holder drev og betjening i én enhed

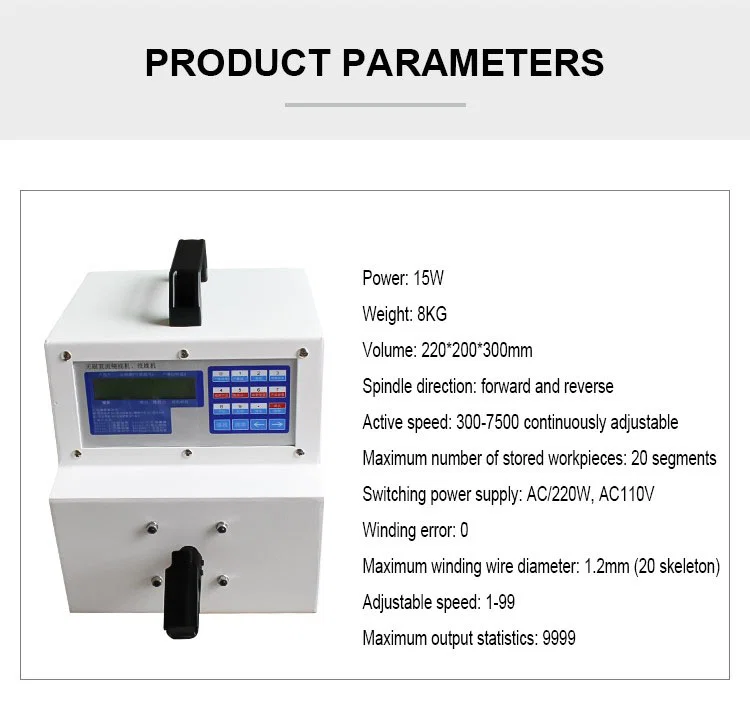

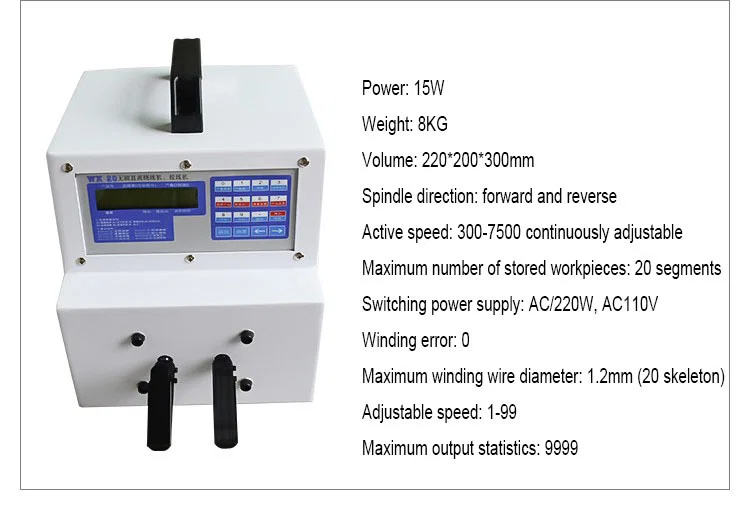

Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Model | WPM-20T |
|---|
| Maskintype | Kabeltråds- og snoningsmaskine |
|---|
| Betjening | Elektronisk styring |
|---|
| Hastighedsstyring | Justerbar regulator |
|---|
| Retning | Frem / tilbage-indstillinger |
|---|
| Motortype | Motor i ren kobber |
|---|
| Anvendelse | Trådsnoning og -trådning |
|---|
| Display | Visuel grænseflade |
|---|

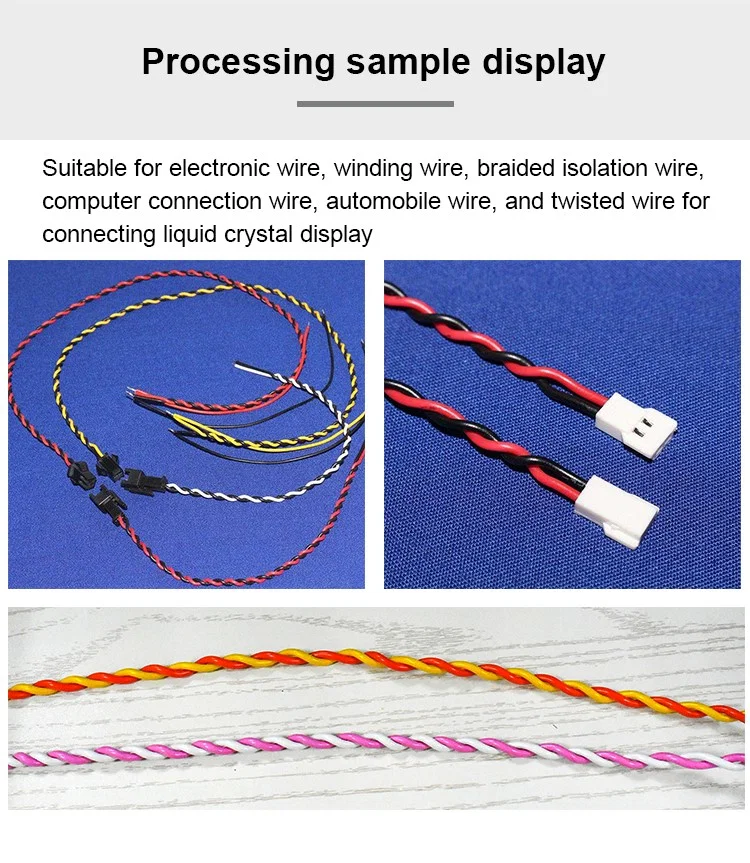

Anvendelser
— Snoningsstation i kabelnetsproduktion: afisolerede udtag snoet til en fast stigning før fortinning
— Montering af netværks- og kommunikationskabel: lederpar snoet til et kontrolleret sno
— Klargøring af jordtråd: flere tråde samlet til én hale til kabelskopresning
— Montering af apparat- og strømledninger: snoede haler dannet ensartet gennem et produktionsparti
— Viklings- og reparationsarbejde: eksisterende snoede sektioner lagt om eller vendt for at matche en tegning
