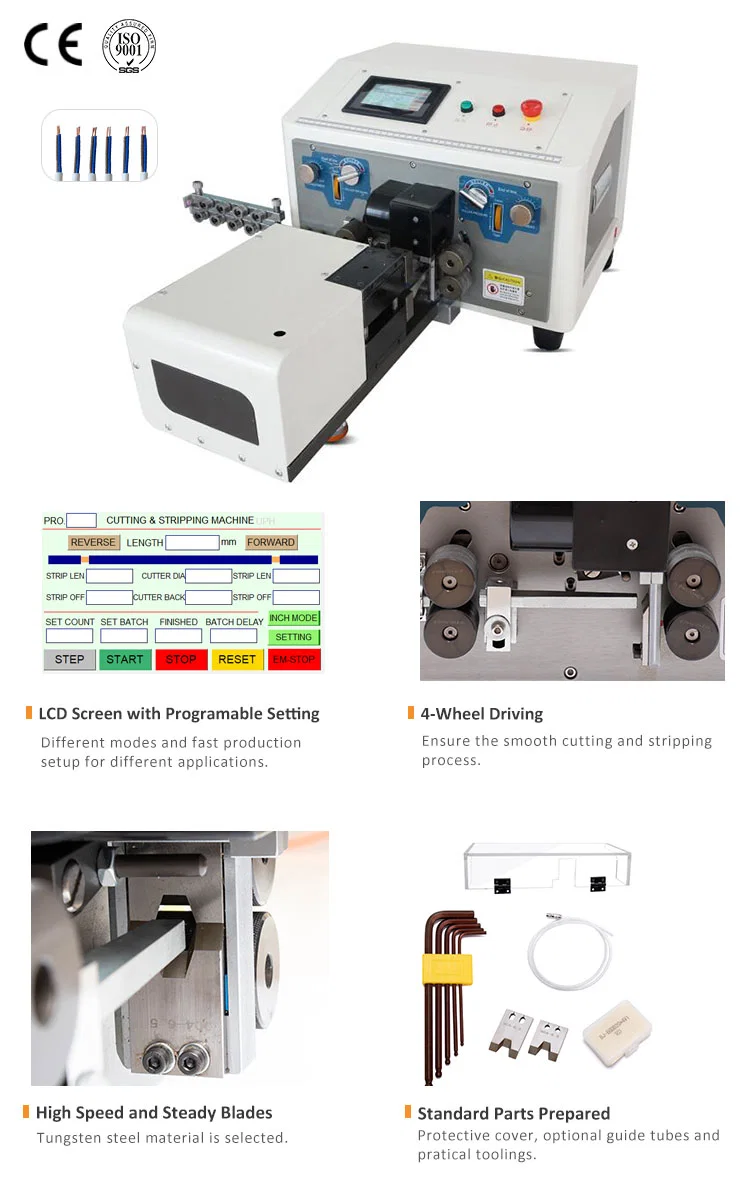

WPM-320 er en fuldautomatisk bearbejdningsmaskine til fladt dobbeltlags-kabel: den klipper, afisolerer begge ender og snor på 2 x (0.3-2.0 mm2) flad ledning og kan indstilles til midterafisolering. Klippelængde er 0.1-99,999.9 mm, kappeafisolering 0.1-250 mm ved hovedet og 0.1-70 mm ved halen, inderkerne 0.1-30 mm i begge ender, ved 0.01 mm nøjagtighed og 500-1,500 stk./t.
Flad dobbeltlags-ledning er to isoleringer i én profil - en ydre kappe over parallelle kerner - og fejlmønsteret er en klinge, der når kappen, men ridser kernen, eller en, der når kernen, men efterlader en kappeflap. 320 positionerer med en lydløs hybrid-stepmotor på 0.01 mm og holder kappe- og kerneafisolering som separate programværdier i hver ende, så kappen åbnes til 250 mm, mens kernerne afisoleres til 30 mm. Klingen er importeret wolframstål eller hurtigstål.
320 er fladledningsmaskinen i denne gruppe. WPM-YHT3 (463) åbner rundt dobbeltlags-kabel med 2-7 mm diameter og 2-4 kerner under 0.8 MPa luft, og WPM-680 (281) dækker kappet flerkernet op til 30 mm2 med omvikling. Hvor kablet er flad twin eller flad flerkernet ledning, er 320 rammen med en fremføring sat til den profil.
Nøglefunktioner
1. Fladt dobbeltlags-område 2 x (0.3-2.0 mm2): twin- og flad flerkernet ledning bearbejdet som profil, med snoning efter afisoleringen.
2. Kappe- og kerneafisolering indstilles separat pr. ende: 0.1-250 mm kappe ved hovedet, 0.1-70 mm ved halen, 0.1-30 mm på kernerne i begge ender.
3. 0.01 mm afisoleringsnøjagtighed fra en lydløs hybrid-stepmotor, hvilket er det, der holder en 0.3 mm2 kerne intakt under et 250 mm kappevindue.
4. Midterafisolering fås som kundeindstilling, så et vindue kan åbnes midt på ledningen til en samling eller en støbt aflastning.
5. Snoning i begge ender efter afisolering, med klippelængde programmerbar fra 0.1 til 99,999.9 mm og ydelse på 500-1,500 stk./t.
6. Automatisk ind- og udløb, tidsstyret start til batchkørsler og jog-justering til at indstille klingen uden et prøvesnit.
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Model | WPM-320 |
|---|
| Maskintype | Automatisk klip-, afisolerings- og snoningsmaskine til fladt dobbeltlags-kabel |
|---|
| Funktion | Klipning, dobbeltendet afisolering og snoning, midterafisolering |
|---|
| Kabelområde | 2 x (0.3-2.0 mm2) + snoning |
|---|
| Skærelængde | 0.1-99,999.9 mm |
|---|
| Kappeafisoleringslængde | Hoved 0.1-250 mm / Hale 0.1-70 mm |
|---|
| Kerneafisoleringslængde | Hoved 0.1-30 mm / Hale 0.1-30 mm |
|---|
| Afisoleringsnøjagtighed | 0.01 mm |
|---|
| Kapacitet | 500-1,500 stk./t |
|---|
| Klingemateriale | Importeret wolframstål / hurtigstål |
|---|
| Effekt | AC110V/220V 50/60Hz |
|---|
| Legemsmål | 565 x 385 x 370 mm |
|---|
| Legemsvægt | 43 kg |
|---|
Anvendelser

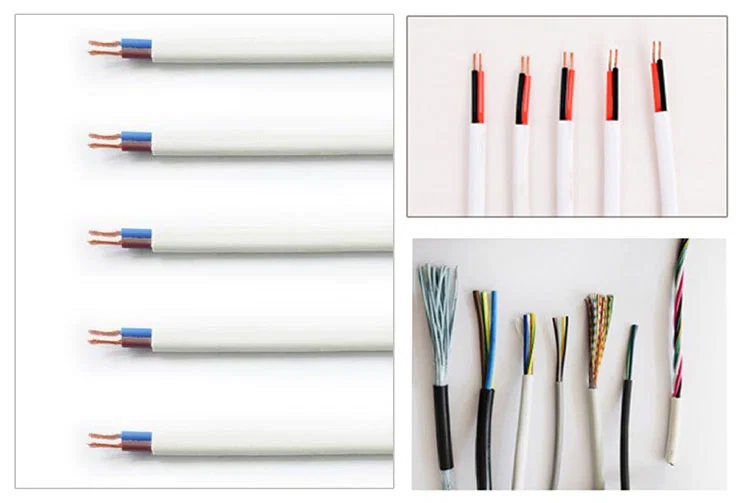

— Flad twin-apparatledning: 2 x 0.75-1.5 mm2 flad PVC-ledning klippet til 500-2,000 mm, kappen åbnet i begge ender og kernerne afisoleret til terminaldybde.
— Belysnings- og armaturledninger: flad ledning med et langt kappevindue ved armaturenden og en kort afisolering ved stikenden.
— Ledningssæt til småapparater og elværktøj: 2 x 1.0 mm2 flad ledning, begge ender afisoleret og snoet før fortinning.
— Forlænger- og adaptersamlinger: flad flerkernet ledning klippet i faste længder med et vindue midt på til en inline-kontakt, via midterafisoleringsindstillingen.
— Varme- og signalfladkabel: 2 x 0.3-0.5 mm2 flad profil klippet og afisoleret, hvor en kompakt terminering kræves.
