Stor firkantet kabelafisoleringsmaskine 15-44 mm WPM-5010

📅 2026-01-27 👁️ 1,991
  • Model nr: WPM-5010

  • Specifikationer

    Maksimal afisoleringslængde: 1000 mm
    Skæretrådsdiameter: 15-44 mm
    Aftrækningslængde indstilling: 0,01 mm
    Skæringsdybdeindstilling: 0,01 mm
    Maksimalt antal aftrækningslag: 1-2 lag
    Arbejdsstrømforsyning: AC220V/50/60HZ
    Effekt: 2000W
    Samlet dimension: 1680*680*1300 mm
    Vægt: 380 kg
  • Forespørgsel nu

WPM-5010 er en roterende afisoleringsmaskine til store firkantede kabler på 15 til 44 mm. Den fjerner den ydre kappe op til en maksimal afisoleringslængde på 1000 mm, sætter afisoleringslængde og skæredybde i trin på 0.01 mm og håndterer 1 til 2 lag pr. gennemkørsel. Trækket er 2000 W på AC 220 V, 50 eller 60 Hz, i en gulvstående ramme på 1680 x 680 x 1300 mm ved 380 kg.

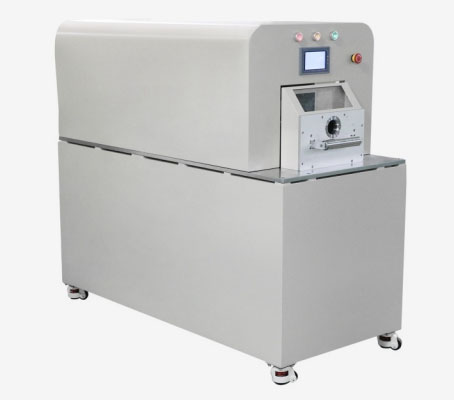

At fjerne en kappe fra et 15 til 44 mm kabel med en kniv er den mest risikofyldte operation i et ledningsnetværksted, fordi en klinge indstillet til kappen vil nå kernerne, hvis kablet ikke er rundt eller vægtykkelsen varierer. WPM-5010 holder kablet i en klemme foran på hovedet og roterer en ringklinge omkring det, med dybde og længde tastet til 0.01 mm på touchskærmen, så snittet følger kappen i stedet for operatørens hånd. En stak med tre lamper og et nødstop sidder over hovedet, og maskinen kører på hjul.

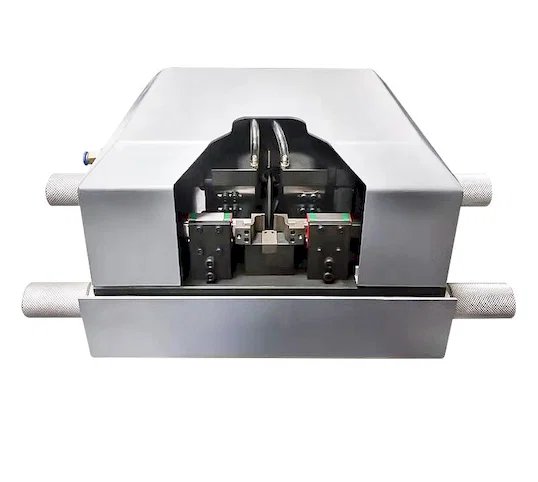

Det er den største kapacitet i gruppen med bred margin. WPM-25-290 stopper ved 3.0 mm2 kerner og 290 mm kappe, WPM-012 arbejder ned til AWG 34 parallel ledning, og snoningsenhederne er lederende-maskiner. WPM-5010 er den eneste enhed her, der afisolerer kabel over 15 mm diameter, og den eneste, der når 1000 mm.

Nøglefunktioner

1. Stor kabelkapacitet: 15 til 44 mm udvendig diameter, runde og firkantede konstruktioner, med et roterende gennemgangshoved og en frontklemmehåndtag til at holde kablet vinkelret på klingen.

2. Maksimal afisoleringslængde 1000 mm, den længste i denne gruppe og grunden til, at maskinen bruges til konnektorers bagskaller frem for til ender.

3. Afisoleringslængde og skæredybde sættes begge i trin på 0.01 mm på touchskærmen, så samme program gentages på det næste kabel uden ny måling.

4. 2000 W AC 220 V 50 eller 60 Hz træk i en gulvstående ramme på 1680 x 680 x 1300 mm ved 380 kg, monteret på hjul til flytning mellem haller.

5. Kun kappefjernelse, ingen snoning og ingen kerneseparering; flerlags afisolering er begrænset til 1 til 2 lag pr. gennemkørsel.

6. Klingeform: en roterende ringklinge, der skærer kappen, mens hovedet drejer, med dybde styret i trin på 0.01 mm i stedet for af et fast klingegab pr. kabelstørrelse.

Tekniske specifikationer

ParameterSpecifikation
ModelWPM-5010 (katalogkode WPM-5010)
Maksimal afisoleringslængde1000 mm
Skæreområde for ledningsdiameter15 til 44 mm
Indstillingsenhed for afisoleringslængde0.01 mm
Indstillingsenhed for skæredybde0.01 mm
Maksimalt antal afisoleringslag1 til 2 lag
DriftsstrømforsyningAC 220 V, 50/60 Hz
Effekt2000 W
Samlede mål1680 x 680 x 1300 mm
Vægt380 kg

Anvendelser

— EV-ladekabelmontage: 15 til 44 mm ladeledninger, kappe fjernet op til 1000 mm for at nå konnektorens bagskal og jordleder.

— Ledningsnet til ny energi og batteripakker: stort kraftkabel, ydre kappe afisoleret før krympning af kabelsko uden at ridse kernerne.

— Kraftfordeling og tavler: forberedelse af feeder-kabel med lange kappevinduer til samleskinne- og kabelsko-forbindelser.

— Kabling til vind, sol og industrimaskiner: fleksibelt kabel med stor diameter, kappefjernelse lag for lag på stedet eller i værkstedet.

— Jernbane- og marinkabelmontage: tungt flerkernet kraftkabel, hvor et knivsnit gennem kappen ville kassere hele trækket.
