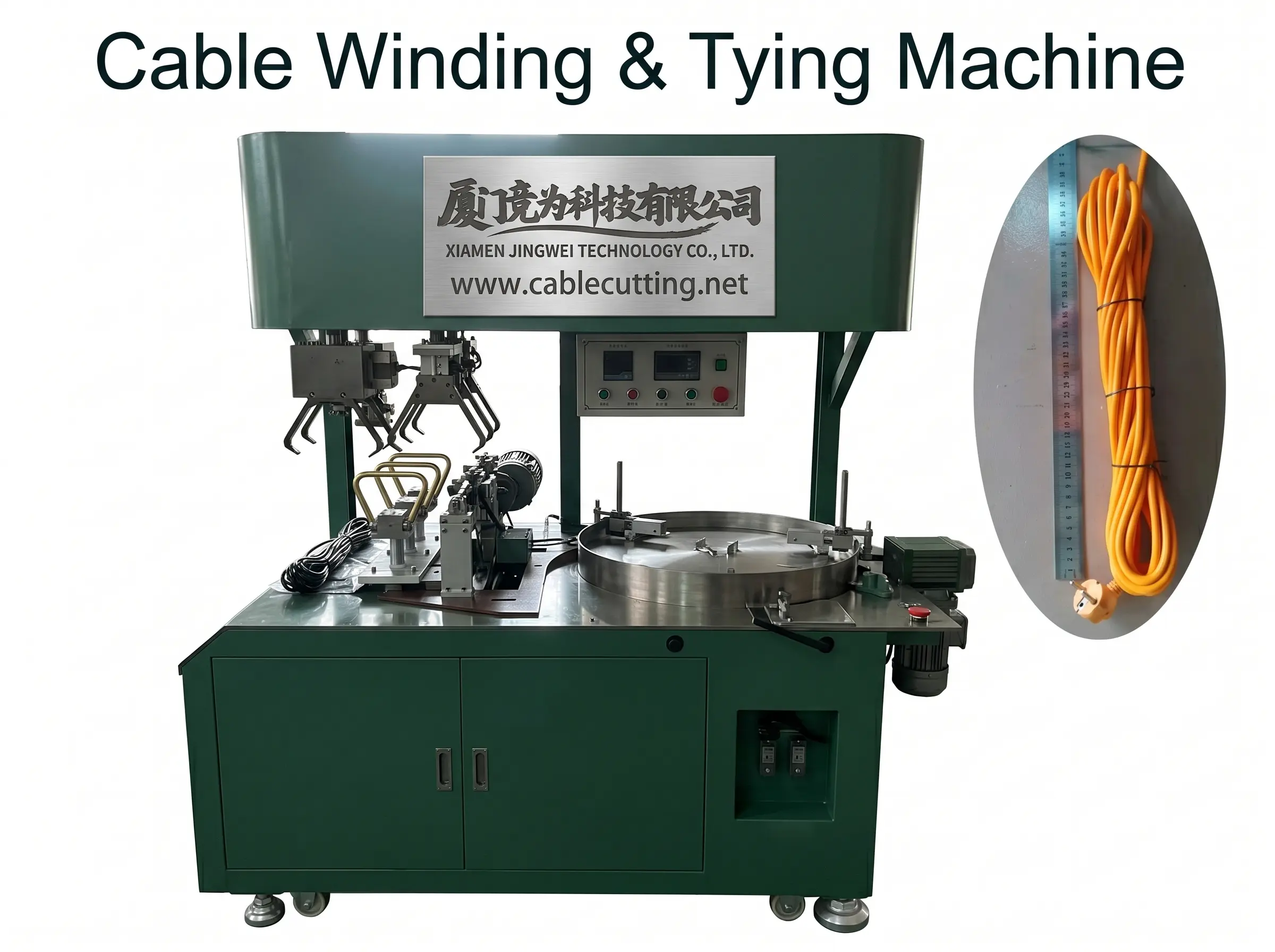

WPM-83T vikler kabel til et langt bundt og påsætter tre bindinger langs længden i én gennemgang. Den kører 4-8 mm kabel fra 3 til 20 m pr. bundt, lukker hver binding ved op til 50 mm udvendig diameter og drives af en 3.5 kW forsyning på en 1900 x 750 x 1900 mm ramme.
En 20 m kørsel kan ikke foldes jævnt i hånden: tre bindinger skal fordeles på øjemål og trækkes til samme spænding, og coilen er så tung, at én person ikke kan holde den og binde samtidig. På 83T vikles bundtet på et motordrevet bord, de tre bindehoveder arbejder på faste positioner langs kørslen, og operatøren læsser kabelhovedet og fjerner det færdige bundt ved 250-380 pcs/h.
Dette er den eneste model i gruppen, der binder på tre punkter langs en 3-20 m kørsel. 40XL, 81M3, 81M og 82M folder kabel til en 8-form og binder én eller to gange i midten, og 82M stopper ved 8 m. Ved 4-8 mm tråd ligger 83T mellem 81M på 6.2 mm og 82M på 10 mm, og dens 500 kg ramme bærer det længere, tungere bundt.
Nøglefunktioner
1. Lang løbsvikling: 3-20 m kabel formet til et lige bundt i stedet for en foldet 8-form.
2. Tre bindinger påsat i én gennemgang på faste positioner langs bundtets længde.
3. Trådområde på 4-8 mm udvendig diameter, til netkabel, flerleder og tyk enkeltleder.
4. Bindings udvendige diameter op til 50 mm, dimensioneret til omfanget af en 8 mm kabelkørsel.
5. Ydelse på 250-380 pcs/h, hvor hvert stykke bærer flere meter kabel.
6. 3.5 kW drev, 110/220 V 50-60 Hz forsyning, 1900 x 750 x 1900 mm, 500 kg, på et motordrevet roterende bord.
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Modelnummer | WPM-83T |
|---|
| Trådens udvendige diameter | 4 - 8 mm |
|---|
| Viklelængde | 3 - 20 m |
|---|
| Produktivitet | 250 - 380 pcs/h |
|---|
| Bindings udvendige diameter | ≤ 50 mm |
|---|
| Antal bindinger | 3 pr. bundt |
|---|
| Strømforsyning | 110 / 220 V (50 - 60 Hz) |
|---|
| Effekt | 3.5 kW |
|---|
| Mål | 1900 x 750 x 1900 mm |
|---|
| Vægt | 500 kg |
|---|
Anvendelser
— Lange netledninger: 10-20 m udstyrsforsyningskabel viklet og trebundet til forsendelse.
— Installations- og flerkoret kabel: 4-8 mm kabel coilet til en 50 mm binding til levering på byggepladsen.
— Svejse- og tungt kabel: lange kørsler bundet med tre bindinger for at holde coilformen.
— Generator- og marinekabelsæt: 8 mm ledninger viklet til længde før installation.
— Kabel-OEM-ordrer med lange længder: 3-20 m skårne længder viklet og bundet efter ordre.
