Kapitel 1 Udstyrsoverblik
1.1 Udstyrsegenskaber
Dette udstyr er udviklet til at erstatte den besværlige manuelle skrueplukning. Operatører skal kun hælde en passende mængde bulk-kvalificerede skruer i maskinens indføring. Når strøm og luftforsyning er tilsluttet, kan udstyret automatisk arrangere og blæse skruer ud i rækkefølge, hvilket effektivt forbedrer produktionseffektiviteten og reducerer arbejdsintensiteten.
Udstyrets hovedegenskaber er som følger:
 Udstyret med et LCD menneske-maskine kontrolsystem med brugervenlig grænseflade og adgangskodelåsfunktion.
 Alle dele og tilbehør er fremstillet i overensstemmelse med nationale standarder med fint håndværk, stabil ydeevne og lav driftsstøj.
 Enkel betjening med lave indlæringsomkostninger; arbejdere kan mestre betjeningen inden for ti minutter for at forbedre produktionseffektiviteten og reducere arbejdsbyrden.
 Jævn drift; fremføreren forårsager sjældent skruestop bortset fra unormale skruer, med ultralav støj.
 Skruer leveres til patronen på håndholdt elektrisk skruetrækker eller fast elektrisk skruetrækker via trykluft. Fremføringshastigheden er op til 0,5 sekunder pr. skrue uden omvendte skruer eller materialestop. Udstyret understøtter langvarig kontinuerlig stabil drift.
 To fremføringstilstande er tilgængelige: automatisk momentfremføringstilstand og manuel knapfremføringstilstand.
 Skruer kræver ikke manuel kontakt under fremføring, hvilket undgår produktkvalitetsrisici forårsaget af sved og snavs fra menneskehænder, der forurener skruer.
 Indbygget multi-fejlalarmsystem og tællefunktion. Alarmlyset og summeren aktiveres automatisk ved materialemangel, materialestop og andre uregelmæssigheder. Understøtter tælling af enkeltprodukter og samlet skruetælling til produktionsstatistik.
 Anvendelig til dybdehulsskruelåsning, understøtter huldybde inden for 120mm.
1.2 Udstyrets formål
Dette udstyr er meget udbredt i automatiske skruelåsningsstationer til forskellige produktionslinjer, herunder strømskinne produktionslinjer, elektrisk legetøjs produktionslinjer, magnetventil produktionslinjer og andre elektroniske samlingsscenarier.
1.3 Anvendelsesområde og skruekrav
1. Anvendelig skruestørrelse: M1.0~M5.0
2. Krav til skruespecifikation: Forholdet mellem den samlede skruelængde (inklusive skruehoved) L og skruehovedets diameter D skal være større end 1,3 (L/D>1,3).
3. Anvendelige skruehovedtyper: rille, Phillips, trekantet, Torx, indvendig sekskant, H-hoved og andre brugerdefinerede typer.
4. Anvendelige skrueoverfladebehandlinger: nikkelbelægning, sort oxidering, farvezinkbelægning, hvidzinkbelægning, kobberbelægning osv.
5. Anvendelige skruematerialer: jern, kobber, rustfrit stål og andre metalmaterialer.
6. Anvendelige materialer til låste emner: plastik, jern, aluminium og andre almindelige samlingsmaterialer.
Bemærkninger:
1. Tilsvarende matchende tilbehør skal udskiftes til forskellige skruespecifikationer.
2. Den håndholdte træk-type struktur er kun anvendelig til jern- og rustfrit stålskruer.
1.4 Tekniske parametre

Element	Parametre & Specifikationer
Afladningstilstand	En-ud-en
Driftsspænding	AC 220V/50HZ
Driftstryk	0,5-0,7MPa
Nominel effekt	300W
Fremføringseffektivitet	0,5-1,0s pr. skrue
Transportafstand	Standard 1,8m
Tryk-træk slaglængde	10-120MM (Tilpasset efter kundens produkter)
Fremførerkapacitet	M3.0*8/2000PCS
Overordnede dimensioner	415230280mm
Nettovægt	13KG
Tilbehørsliste	1 IEC-strømledning, 2 skruetrækkerbits, 1 transportrør, 1 fjeder, 1 3# unbrakonøgle

Kapitel 2 Installationsvejledning
2.1 Udpakning og inspektion
1. Kontroller, om udstyret er beskadiget eller ridset under transport.
2. Kontroller, om udstyret er vendt på hovedet.
3. Kontroller, om udstyrets specifikation er i overensstemmelse med ordren.
4. Kontroller, om pakkelisten er i overensstemmelse med de faktiske varer.
Hvis nogen af ovenstående fænomener opstår, må du ikke bruge udstyret og kontakt forhandleren eller vores virksomhed i tide.
2.2 Sikkerhedsregler
1. Før brug af dette udstyr, læs manualen omhyggeligt og forstå de relevante sikkerhedsskilte og betjeningstrin for at sikre sikkerheden.
2. Kontroller, om strømforsyningens spænding er i overensstemmelse med den angivne specifikation, og strømforsyningen skal være godt jordet.
3. Ikke-professionelle må ikke åbne døren eller dækslet på udstyret for at forhindre elektrisk stød.
4. Rid ikke på panelets displayskærm på dette udstyr med skarpe genstande.
5. Brugeren må ikke ændre kredsløb eller dele på dette udstyr uden tilladelse; ellers bortfalder vores virksomheds kvalitetsgaranti, og vi påtager os intet ansvar for eventuelle konsekvenser heraf.
2.3 Installationskrav
1. Dette udstyr skal placeres på en vandret og stabil arbejdsbænk; hvis det er ujævnt, skal det justeres først.
2. Omgivelsestemperaturen for brug af dette udstyr er 25±10°C, og den relative luftfugtighed er 50±30%RH.
3. Der skal være en afstand på mere end 50 centimeter mellem dette udstyr og væggen og andre maskiner.
4. Dette udstyr skal holdes væk fra varmekilder og korrosionskilder.
5. Når dette udstyr er i drift, skal det tilsluttes en 220V/50Hz±10% strømforsyning med god jordforbindelse.
6. Denne maskine skal tilsluttes en ren luftkilde på 0,5~0,7MPa.
2.4 Installationstrin
1. Efter udstyret ankommer, pak ud og inspicér for skader eller ridser, og kontroller om tilbehøret er komplet.
2. Indsæt den elektriske skruetrækkers signalkabel i den tilsvarende port på udstyret. Bemærk, at porten er sikkerhedsdesignet og kun kan indsættes, når den er justeret i forhold til referencen.
3. Indsæt de sorte, blå og hvide 6*4 luftrør på den elektriske skruetrækker i de tilsvarende sorte, blå og hvide luftrørskonnektorer på udstyret.
4. Indsæt den anden ende af den elektriske skruetrækkers signalkabel i den tilsvarende port på den elektriske skruetrækker, samme som trin 2 ovenfor.
5. Indsæt transportrøret i den tilsvarende luftrørskonnektor på patronens fikseringsblok, som vist i figuren nedenfor.

Bemærkninger:
1. Luftrøret skal indsættes helt på plads (enden af luftrøret skal være i niveau med den anden ende af patronens fikseringsblok), ellers vil det forårsage skruestop her.
2. Når du trækker luftrøret ud, skal du trykke på plastikbøsningen på luftrørskonnektoren, før du trækker luftrøret ud.
6. Tag luftrøret fra tilbehøret og indsæt det i den tilsvarende luftrørskonnektor på luftkildebehandlingskomponenten bag på udstyret (med et barometer bag på udstyret).
7. Tag 220V IEC-strømledningen fra tilbehøret og indsæt den i IEC-strømstikket bag på udstyret.
8. Kontroller, om strømforsyningen og luftkilden tilsluttet udstyret er i overensstemmelse med udstyrets krav, husk det.
9. Åbn den manuelle luftglideventil og strømafbryderen, og kontroller om udstyret fungerer normalt.
Bemærk: Hvis installationen ikke kan gennemføres i henhold til ovenstående trin, kontakt vores eftersalgsservice for en mere detaljeret installationsvideo.
Kapitel 3 Betjeningsvejledning
3.1 Udstyrets struktur og introduktion
3.1.1 Overordnet udseendediagram

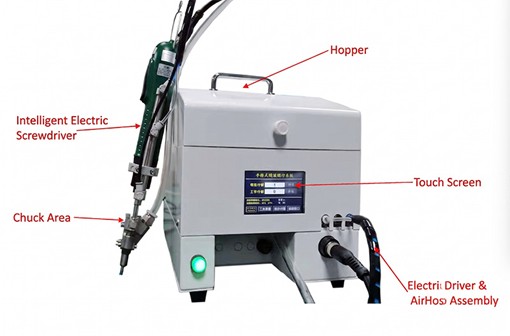

Beholder, Intelligent elektrisk skruetrækker, Touchskærm, Patrondel, Elektrisk skruetrækker forbindelsesledning og forbindelsesluftrør, Håndtag
3.1.2 Frontpanel diagram af udstyret

Håndholdt skruelåsningssystem, Touchskærm, Arbejdsparameterindstilling, Udstyrsinformation, Tryk-træk cylinder luftrørskonnektor, Elektrisk skruetrækker tilslutningsport, Strømindikatorlampe

3.1.3 Bagpanel diagram af udstyret
Håndholdt skruetrækker- & låsemaskine manual

Manuel glideventil, Luftindtagsrørskonnektor, Strømafbryder, IEC-strømstik
3.1.4 Elektrisk skruetrækker del diagram af udstyret

Fjederkrog, Tryk-træk cylinder luftrør, Trykkontakt, Trækhastighed 1 reguleringsventil, Transportrør, Trækhastighed 2 reguleringsventil, Tredelt tryk-træk cylinder, Momentjusteringsring, Trykhastighedsreguleringsventil, Transportrørskonnektor, Patron fikseringsblok, Patron låseskrue, Patron, Skruetrækkerbit (Intelligent højhastigheds børsteløs elektrisk skruetrækker)
