Small Square Touch Screen Intelligent Wire Stripping Machine Operation Manual | Multi-Function Cable Cutting & Stripping Machine Guide

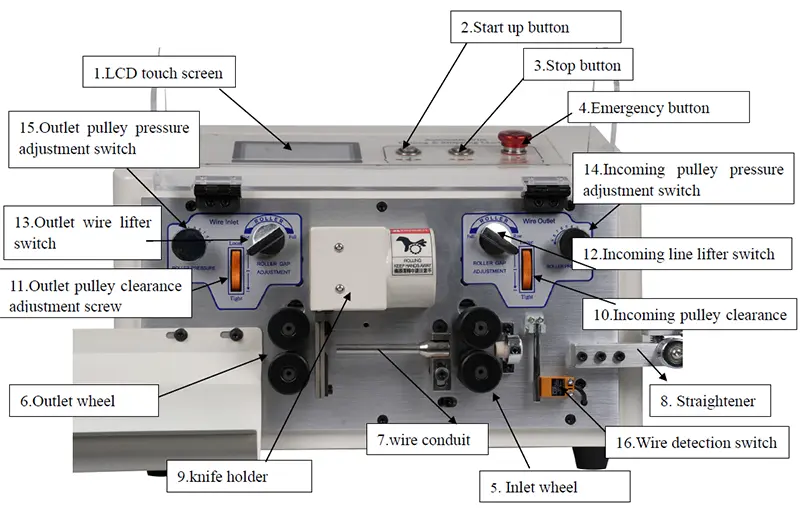

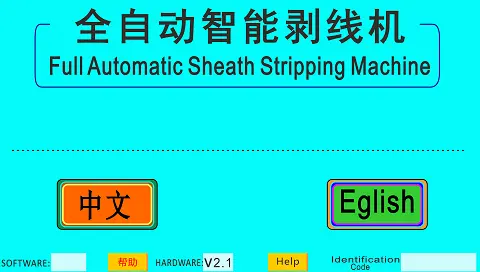

Kinesisk og engelsk kan skiftes frit, vælg venligst "Chinese" eller "ENGLISH" for at gå til næste side.

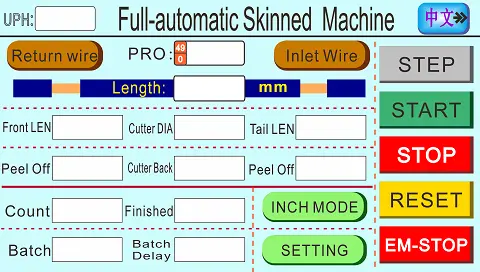

Følgende er hovedsiden for parameterindstilling

Brugerfladen i dette system består af en 160×107 LCD-berøringsskærm. Følgende vil introducere funktionen af hver tast:
Returner ledning: Tryk og hold denne tast, ledningen kan transporteres gennem ledningsindgangen og ledningsfremføringshjulet, og ledningen kan trækkes tilbage fra skærekanten og justeres frit efter behov.
Indgangsledning: Tryk og hold denne tast, ledningen kan transporteres til skærekanten gennem ledningsindgangen under transmissionen af ledningsfremføringshjulet og kan justeres frit efter behov.
PRO: Programnummeret. Parametrene for ledningsstænger af forskellige specifikationer, der skal behandles, gemmes i forskellige programnumre, så de kan kaldes frem til næste brug.
Længde: Samlet længde af skåret og afisoleret ledning (maks. 100m).
Front LEN: Længden af ledningshovedet, der skal afisoleres fra yderkappen; det vil sige længden af kobberledningen, der skal fjernes fra yderkappen.
Peel off: Når afisoleringsværdien er større end ledningsendeværdien, er det fuld afisolering, ellers er det halv afisolering.
Tail LEN: Længden af ledningshalen, der afisoleres fra yderkappen; det vil sige længden af kobberledningen, der er blotlagt, når yderkappen fjernes.
Cutter DIA: Dybden, som skæreren skærer yderhuden med ved afisolering. Jo større knivbredde, jo lavere skæring. Jo mindre den er, jo dybere vil den blive skåret.
(Vigtig påmindelse): Ledningsdiameteren kan indtastes i henhold til den faktiske lednings yderdiameter, men den bør være lidt mindre end den faktiske størrelse med ca. 1-2 mm for at skære yderhuden. For eksempel: yderdiameteren af ledningens yderkappe er 5 mm, og ledningsdiameteren bør indtastes omkring 4,5 mm. Hvis kobberledningen beskadiges, øges værdien; hvis ledningshovedet eller -halen ikke kan afisoleres, formindskes værdien)
Cutter Back: Værdien, som skæreren vil trække sig tilbage efter at have skåret ind i ledningen ved afisolering; for at sikre, at skæreren kan gribe ledningen og afisolere huden. Jo tykkere ledningen, jo større tilbagetrækningsværdi, og jo tyndere ledningen, jo mindre tilbagetrækningsværdi.
(Tilbagetrækningsværdi: indstilles normalt omkring 0,5-3 mm, hvilket betyder, at skæreren trækker sig tilbage 0,5-3 mm)
Count: Indstil den planlagte produktionsmængde. Når ledningen, der behandles af maskinen, når denne værdi, stopper maskinen automatisk og giver en prompt.
Batch: Indstil produktionsbundtmængden, maskinen kan pause i et par sekunder, når den når den kvantitative mængde, og pause i henhold til den tid, der er indtastet af timeren.
Finished: Viser den aktuelle samlede mængde, der produceres. Når "Finished" = "Count", stopper maskinen automatisk.
Batch delay: Når maskinen når det indstillede "Batch"-tal, vil maskinen pause i henhold til den indstillede tid. Hvis den er indstillet til 1, pauser den i 1 sekund, hvis den er indstillet til 2, pauser den i 2 sekunder, og så videre. Når den er indstillet til "0", stopper maskinen, og du skal manuelt trykke på startknappen for at fortsætte kørslen.
Step: Tryk på startknappen i automatisk tilstand, og maskinen kører automatisk til den indstillede samlede værdi og stopper derefter; tryk på startknappen i enkelttrin-tilstand, maskinen arbejder kun for et trin, tryk på startknappen før du fortsætter til næste trin; i enkeltcyklus-tilstand Tryk på startknappen, og maskinen kører en cyklus (skærer en linje)
Start: Har samme funktion som den grønne faste knap på betjeningspanelet. Tryk på den én gang, og maskinen starter, indtil behandlingsmængden når den indstillede samlede mængde.
Stop: Har samme funktion som den gule faste knap på betjeningspanelet. Tryk på den én gang, og maskinen stopper automatisk efter behandling af ledningen.
Reset: Efter indstilling af parametrene skal den nulstilles én gang for at starte.
EM-Stop: Har samme funktion som den røde faste knap på betjeningspanelet. Tryk på den, når maskinen arbejder, og maskinen stopper øjeblikkeligt; når maskinen stopper, skal maskinen nulstilles for at starte.

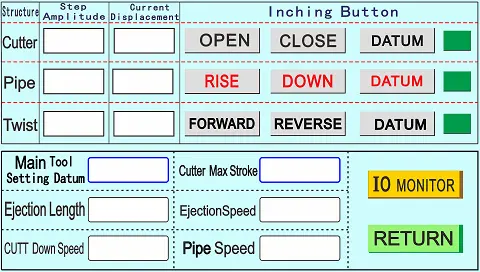

【Open/Close/Datum】
Disse tre knapper er kontakter, der skal kaldes, når skæreren kalibreres.
Open: Når du klikker på "Open" kontinuerligt, åbner de øvre og nedre skærere sig langsomt en vis afstand.
Close: Når du klikker på "Close" kontinuerligt, nærmer de øvre og nedre skærere sig langsomt hinanden, indtil lukningerne krydser hinanden.
Datum: Klik på "Datum"-knappen for hurtigt at returnere skæreren til den oprindelige position.

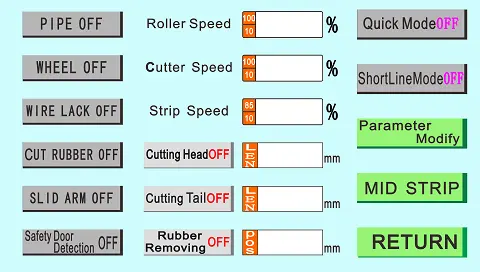

【Parameter settings】Sideopsætningsinstruktioner

Pipe on: Ledningsrøret kan slå.
Wheel on: Udgangsrullen kan løftes ved afisolering af ledningshovedet (Maskinen med cylinderløftefunktion har denne funktion).
Wire lack off: Efter maskinen er startet, er der ingen ledning i forhjulet, og maskinen stopper automatisk.
Cut rubber off: Efter maskinen er startet, når yderkappen afisoleres, klemmes klemmen for at slå den afisolerede affaldshud af.
Slid arm off: Denne funktion kræver, at en robothånd installeres.
Roller speed: Rotationshastigheden af ind- og udgangsledningsrullerne kan justeres fra 1 til 100, hvor 1 er langsomst og 100 er hurtigst.
Cutter speed: Indstil skærerens kørehastighed, justerbart område er 1-100, 1 er langsomst, og 100 er hurtigst.
Strip speed: Hastigheden for afisolering af ledningskappen kan justeres i området 1-100, hvor 1 er langsomst og 100 er hurtigst.
Cut down speed: Indstil skærerens kørehastighed, når skæreren skærer, justerbart område er 1-100, 1 er langsomst, og 100 er hurtigst.
Ejection speed: Indstil kørehastigheden for ledningsudgangshjulet, når ledningen udledes. Det justerbare område er 1-100, 1 er langsomst, og 100 er hurtigst.

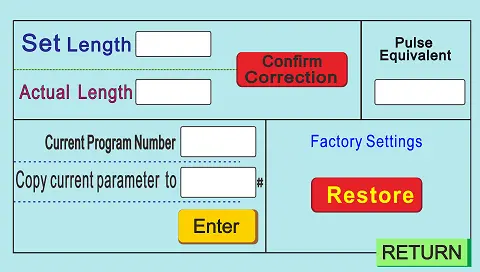

【Length modify】Parameterindstillingsbeskrivelse
【Length modify】：Bruges til at korrigere fejlen i længden af den faktisk bearbejdede ledning.
Set length: Indstiller værdien af længden på den ledning, der skal trimmes.
Actual length: Den faktiske længdeværdi skåret af maskinen.
Efter indtastning af denne faktiske værdi, tryk på【Length modify】, maskinen skærer en ledning med samme længde som den indstillede længde.
Actual cutter Dia: Indstil faktisk ledningsdiameter.
Wire diameter coefficient: Generelt behøver ikke at indstilles, systemet har standard.
Factory set: Tryk på denne tast for at gendanne parametrene indstillet af maskinen til den oprindelige tilstand. Det anbefales ikke at trykke på denne tast.

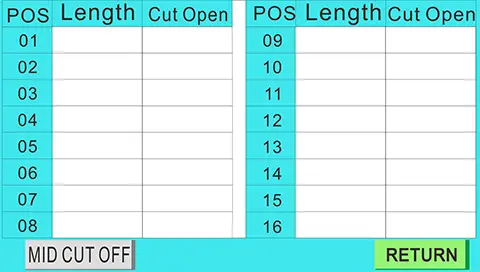

【Middle peel setting】：Tryk og indtast følgende indstilling
【Mid cut on/ off】I åben tilstand er den samlede længde, ledningshoved og ledningshale længde på hovedsiden forbundet. I alt 16 midterafisoleringer, 01 positioner【Length】Indtast positionen for det første snit i midten,【Cut open】er den tegnede afstand. For eksempel: Den samlede længde er 200 mm, afisoler 20 mm ved midten 100 mm for at blotlægge kobberledningen, det vil sige indstil 01 længde = 100, strip = 20.

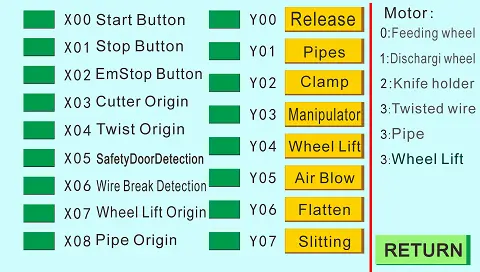

Tryk på【IO Monitor】for at gå ind på følgende indstillingsside
Hvert IO-overvågningspunkt svarer til hvert tilslutningspunkt på hovedkortet. Normalt tændes overvågningen, når maskinen er unormal for at bestemme problemet.
Tips til afisolering og fejlfinding:
Når du fejlfinder efter indtastning af parametre, skal du først skifte "automatisk" tilstand til "enkelttrin" tilstand for at teste ledningen. Når du har opnået tilfredsstillende resultater, skal du skifte til "automatisk" tilstand for formelt at bearbejde ledningen.
