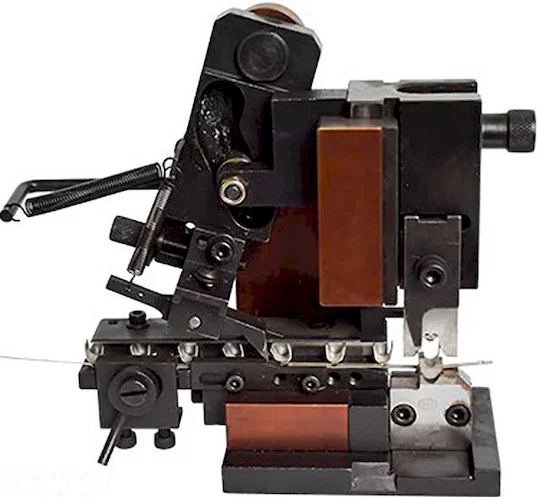

OTP U-formet krimpform til terminalmaskine-applikator JW-AP23
OTP U-formet krimpform til terminalmaskine-applikator JW-AP23 Thumb
Video Thumbnail

OTP U-formet krimpform til terminalmaskine-applikator JW-AP23

📅 2026-01-27 👁️ 505

JW-AP23 er en OTP U-formet presningsform til terminalmaskineapplikatorer, der presser i vandret og lodret orientering. Det er applikatorens komplette form: formsæt, terminalspor og fremføring på én krop til trådbehandling og fremstilling af kabelnet.

En fjederreturneret fremføringsklink fremfører terminalstrimlen én deling pr. presslag, og sporet holder strimlen flad op til ambolten. Rammeblokken styres på begge sider, så stansens justering forbliver fast, mens strimlen indekseres, og strimlen understøttes lige ved presningspunktet i stedet for at hænge frit. Den kombination er det, der holder presningspositionen gentagelig gennem en lang rulle.

Den passer til terminalmaskineapplikatorer, der tager OTP U-forme, og erstatter en eksisterende OTP-applikatorform uden ændringer af pressens ramme eller bund. Det er standardvalget til kædefremførte U-terminaler i ledningsnetsproduktion, og formen skiftes alene, når arbejdsfladerne er slidte.

Nøglefunktioner

1. Komplet OTP-applikatorform med formsæt, strimmelspor og fremføringsklink på én krop

2. Fjederreturneret fremføringsklink, der fremfører strimlen én deling pr. presslag

3. Terminalspor, der holder strimlen flad op til ambolten

4. OTP U-formet formprofil med vandret og lodret presning

5. Rammeblok styret på begge sider for gentagelig stansejustering

6. Direkte formudskiftning på terminalmaskineapplikatorer

Tekniske specifikationer

ParameterSpecifikation
ModelJW-AP23
FormtypeOTP U-formet, vandret og lodret presning
FremføringMekanisk klink med fjederretur
MonteringTerminalmaskineapplikator
AnvendelseTrådbehandling og fremstilling af kabelnet

Anvendelser

— OTP-terminalmaskiner med kædefremførte U-terminaler, afisolering og presning i én pressecyklus

— Produktion af kabelnet, hvor presningspositionen skal gentages gennem lange terminalruller

— Værktøjsservice på en eksisterende maskine, udskiftning af OTP-applikatorformen

— Vandret eller lodret presning af åbne trommelterminaler på samme applikator

— Stationer, hvor strimlen skal understøttes ved ambolten i stedet for at blive ført over et åbent gab

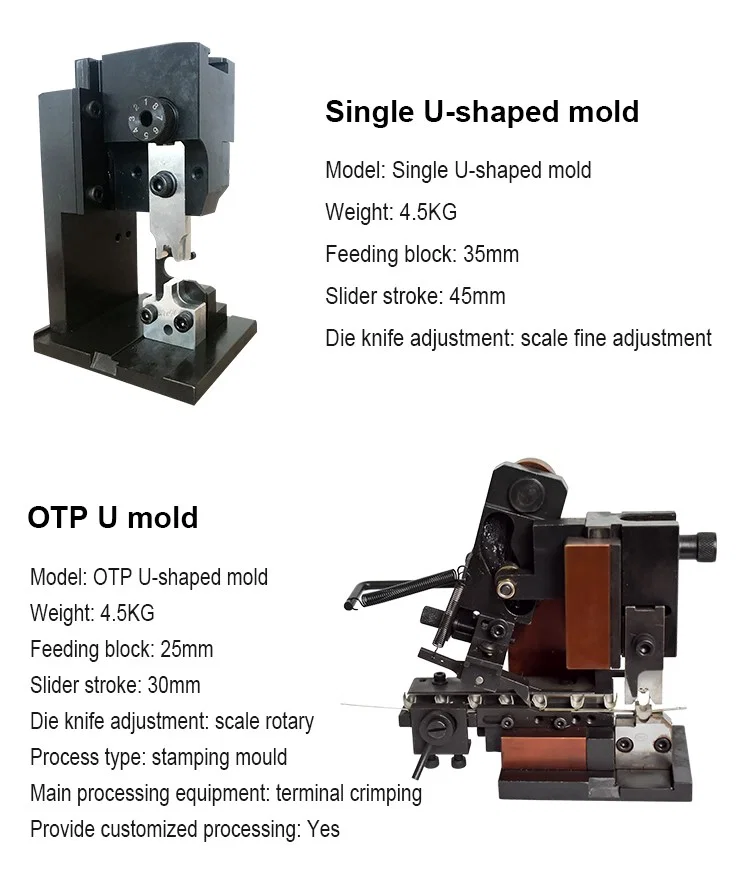

OTP U-shaped crimping mold in black and brown below the single U-shaped mold photo
OTP U-formet krimpform til terminalmaskine-applikator JW-AP23
