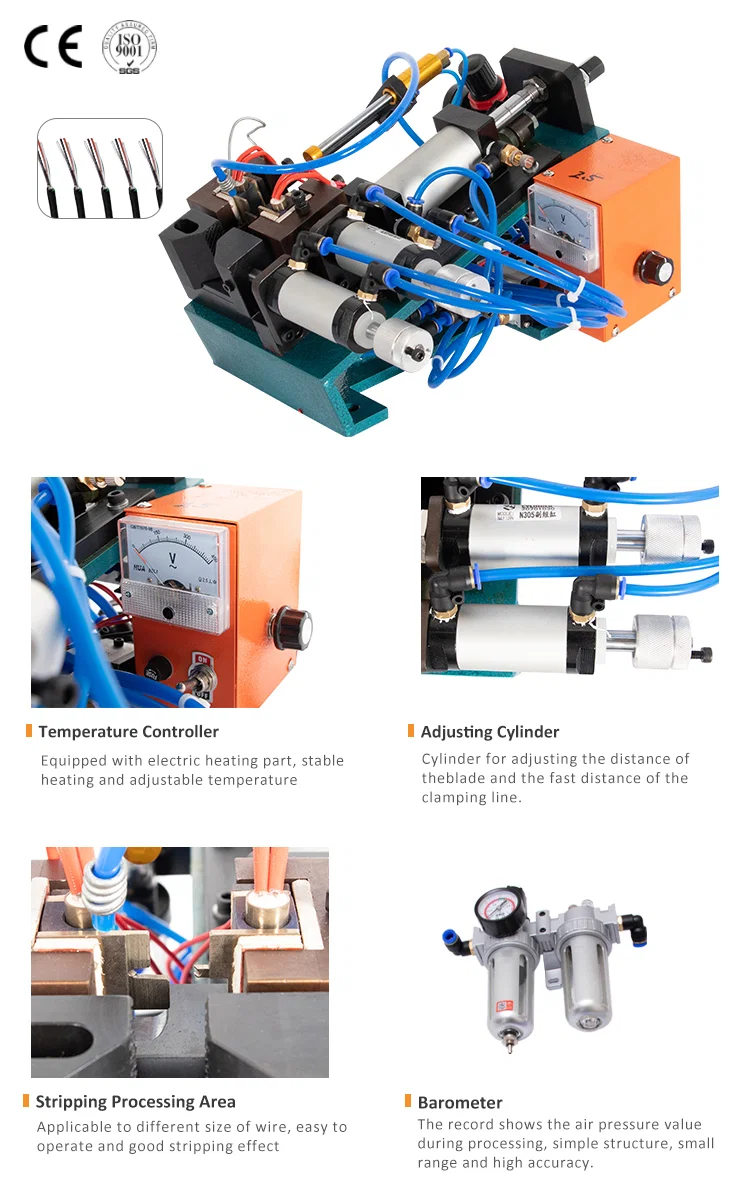

WPM-310R er en pneumatisk varmafisolator til flettet ledning, bygget til længere afisoleringsvinduer end kort-afisoleringsenhederne i serien. Den fjerner op til 100 mm fletning i én cyklus på kabel op til 10 mm, med bakken holdt ved op til 450 grader C.
Bakken lukkes og trækkes af luftcylindere med 40 mm boring ved 3 til 7 kg tryk, med en lodret cylinder, der klemmer kablet, og vandrette cylindre, der trækker den opvarmede bakke langs det. Den adskillelse er vigtig ved en lang afisolering: klemmen holder kablet, mens bakken tilbagelægger 100 mm, så fletningen skilles gradvist langs vinduet i stedet for at blive revet fra ét punkt. Temperaturen sættes på styringen, som holder bakken på samme arbejdstemperatur gennem en vagt.
Sammenlignet med WPM-305R fordobler denne model afisoleringsvinduet til 100 mm, tager 10 mm kabel i stedet for 7 mm og kører en styret 450 grader C-varme i stedet for det analoge meter på den mindre enhed. Den er valget, når fletningen skal af over en længde, der matcher en konnektors bagskal, og ikke blot et kort terminalvindue.
Nøglefunktioner
1. Afisoleringslængde 100 mm i én cyklus, lang nok til et fuldt skærmvindue under en konnektors bagskal.
2. Ledningsområde 10 mm, der dækker det tungere afskærmede kabel, som bruges på motor- og EV-ledningsnet.
3. Bakketemperatur 450 grader C sat på styringen, som holder samme arbejdstemperatur gennem en produktionsvagt.
4. Lodret klemmecylinder plus vandrette afisoleringscylindre, så kablet gribes, før bakken trækkes langs det.
5. Pneumatik med 40 mm boring, der kører ved 3 til 7 kg lufttryk.
6. 470 x 420 x 270 mm og 25 kg på AC 220 V 50/60 Hz, en bænkenhed der står ved siden af klippe- og afisoleringsstationen.
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Model | WPM-310R |
|---|
| Maskintype | Pneumatisk varmafisolator til flettet ledning |
|---|
| Afisoleringslængde | 100 mm |
|---|
| Ledningsområde (maks. kabeldiameter) | 10 mm |
|---|
| Temperaturstyring | 450 grader C |
|---|
| Lufttryk | 3 til 7 kg |
|---|
| Cylinderboring | dia. 40 mm |
|---|
| Strømforsyning | AC 220 V, 50/60 Hz |
|---|
| Størrelse | L470 x W420 x H270 mm |
|---|
| Vægt | 25 kg |
|---|
Anvendelser
— Servomotorens kraftkabel, hvor et 100 mm flettevindue afisoleres til konnektorens bagskal og skærmklemme.
— Robot- og kædekabel, hvor fletningen skal åbnes over en lang længde til jordforbindelse.
— EV-højspændingskabel med skærm, hvor fletningen blotlægges til skærmtermineringsringen.
— Koaksial- og lavtabs-RF-kabel, hvor den ydre fletning åbnes uden at ridse folie eller dielektrikum.
— Marine- og instrumenteringskabel med skærm, hvor langt flettevindue fjernes før støbning eller forskruningsmontage.
