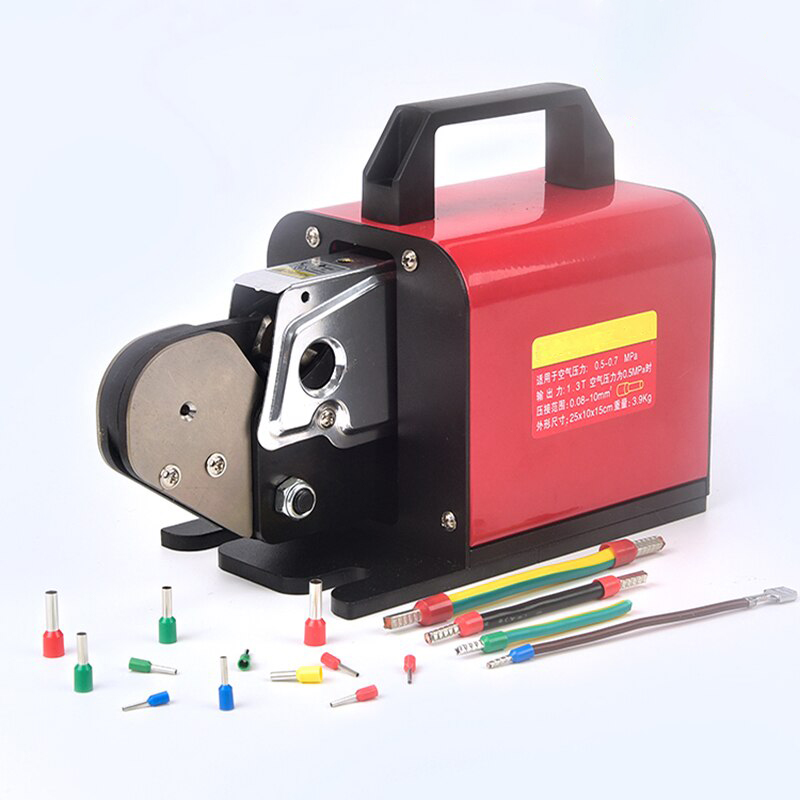

T6-4 er en pneumatisk krympemaskine til rørklemmer og endemuffer på 0.08 til 10 mm2 ledning. Den lukker en sekskantmatrice om muffen med 1.3 t udgangskraft fra 0.3 til 0.8 MPa værkstedluft, i en C-ramme på 251 x 100 x 150 mm og 5.52 kg.
Et håndkrympeværktøj giver den kraft, operatørens greb leverer, så samme muffer kan være underkrympet ved slutningen af en vagt og overkrympet af en stærkere hånd, og sekskantprofilet lukkes sjældent helt. Her kommer kraften fra en luftcylinder ved et fast tryk, så hver muffe får samme 1.3 t, og sekskantmatricen lukker helt om den. C-rammens svælg er afskærmet, og matricesættet sidder i en rund holder ved svælget, så maskinen kan flyttes mellem bænke i håndtaget og sættes i drift på samme luftledning.
Det er gruppens terminalside-enhed: de øvrige maskiner forbereder ledningen, denne terminerer den. Den er bygget til rørmuffer med sekskantprofil, ikke til isolerede ring- eller klingeterminaler, som kræver en anden matrice og en anden krympegeometri.
Nøglefunktioner
1. Krympeområde 0.08 til 10 mm2, hvilket dækker 0.08 mm2 styretråd gennem 10 mm2 feeder i én maskine.
2. 1.3 t udgangskraft fra 0.3 til 0.8 MPa lufttryk, så krympehøjden sættes af regulatoren i stedet for af operatørens styrke.
3. Sekskantet matriceprofil lukker seks punkter jævnt rundt om muffen og sætter den på lederstrengene hele vejen rundt.
4. Pneumatisk aktivering efterlader begge hænder på ledning og muffe under slaget.
5. C-rammens svælg med afskærmning over matricen, så fingre ikke kan nå den lukkende matrice.
6. 251 x 100 x 150 mm og 5.52 kg med bærehåndtag, lille nok til at stå ved enden af en ledningsføringsbænk og flyttes til en anden linje.
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Model | T6-4 |
|---|
| Maskintype | Pneumatisk krympemaskine til rørterminaler |
|---|
| Krympeområde | 0.08 til 10 mm2 |
|---|
| Udgangskraft | 1.3 t |
|---|
| Lufttryk | 0.3 til 0.8 MPa |
|---|
| Krympeprofil | Sekskantet |
|---|
| Mål | 251 x 100 x 150 mm |
|---|
| Vægt | 5.52 kg |
|---|
Anvendelser
— Kontrolskabs- og panelledningsføring, hvor muffer krympes på 0.5 til 10 mm2 paneltråd, før den går ind i en klemrække.
— Maskinbyggeriets ledningsføring, hvor enkelte og dobbelte muffer termineres ved bænken med gentagelig krympehøjde.
— Sensor- og aktulatorledninger, hvor 0.08 til 1.5 mm2 muffer krympes på småenhedskabel.
— Apparat- og HVAC-ledningsnet, hvor flerkernede kabelender termineres før tilslutning.
— Tavle-feederkabler, hvor 6 til 10 mm2 rørterminaler krympes, hvor et håndværktøj ikke kan lukke sekskanten helt.
