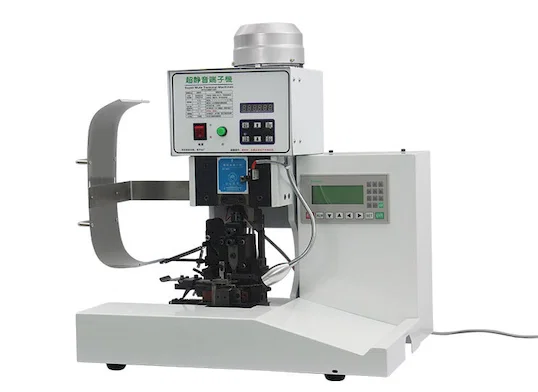

WPM-FCCM-18 er en halvautomatisk krympemaskine til fladt ribbonkabel, der dækker stik fra 2P til 20P. Krympekraften er justerbar, og krymperetningen kan indstilles til positiv eller negativ præsentation, så samme hoved tager et stik fra hver side af ribbonen. Den kører på 220 V 50/60 Hz og vejer 65 kg, med krympehovedet på en bænkbase og et separat styrekabinet til højre.
Ribbonkabel termineres normalt med et håndværktøj eller en presse, og begge overlader stikkets placering til operatøren. Her placeres stikket i matricen, kablet holdes i den udsvingelige styrearm, og værdierne indtastes på styrekabinettets tastatur, så en stikfamilie fra 2P til 20P krympes til samme dybde, uanset hvem der står ved maskinen. Afisoleringslængden indstilles mellem 1 og 5 mm, og cyklussen startes med en fodpedal.
Der findes ingen direkte ækvivalent i serien af terminalpresser. S-serien presser enkelte terminaler med udskiftelige applikatorer, mens denne maskine er bygget op om selve det flade kabel: styrearmen, indstillingen af splidslængde over 30 mm, matriceområdet 2P-20P og den justerbare krymperetning. Kabellængden skal være over 90 mm, hvilket er den ene grænse, der skal kontrolleres, før maskinen specificeres.
Nøglefunktioner
1. Dækker stik til fladt ribbonkabel fra 2P til 20P på én maskine
2. Terminaltrykket justeres på styrekabinettet
3. Krymperetning justerbar til positiv og negativ præsentation
4. Afisoleringslængde 1-5 mm, tilpasses efter ønske
5. Splidslængde på fladt kabel over 30 mm og kabellængde over 90 mm
6. Udsvingelig kabelstyrearm, arbejdslampe ved matricen og cyklusstart med fodpedal, leveres under CE- og ISO 9001 (CQC)-mærkning
Tekniske specifikationer
| Parameter | Specifikation |
|---|
| Model | WPM-FCCM-18 |
|---|
| Antal flade kabler | 2P-20P |
|---|
| Terminaltryk | Justerbar |
|---|
| Krymperetning for terminal | Positiv og negativ krympning, justerbar |
|---|
| Afisoleringslængde | 1-5 mm (kan tilpasses) |
|---|
| Splidslængde på fladt kabel | Over 30 mm |
|---|
| Kabellængde | Over 90 mm |
|---|
| Effekt | 220V, 50/60Hz |
|---|
| Vægt | 65 kg |
|---|
Anvendelser
— IDC-stik og -headers: ribbon presset på stikket i én pedalcyklus
— Interne ledningsnet i computere og instrumenter: jumpere fra 2P til 20P klippet til længde og termineret internt
— Styrekort til apparater: fladt kabel termineret med krymperetningen tilpasset stikkets indgang
— Ledningsføring i testfixturer og racks, hvor en kort ribbon-længde skal termineres uden håndværktøj
— Kontraktmontage af ribbonkabelsæt, med afisoleringslængde mellem 1 og 5 mm til stikfamilien
