Skærmtrådsviklingsmaskine med præcision til kabler WPM-003A

📅 2026-01-27 👁️ 777
  • Model nr: WPM-003A

  • Specifikationer

    Model Number: WPM-003A
    Vægt: 3 kg
    Effekt: 60W
    Spænding: AC220V 50Hz/AC110V 60Hz
    Vridningslængde: 5-60 mm
  • Forespørgsel nu

WPM-003A tvister den blottede skærmhale på et afskærmet kabel til en enkelt pigtail. Tvistlængden er 5 til 60 mm, motoren er 60 W, og enheden vejer 3 kg, så den står på bordet ved siden af afisoleringsstationen. Den kører på AC 220 V 50 Hz eller AC 110 V 60 Hz.

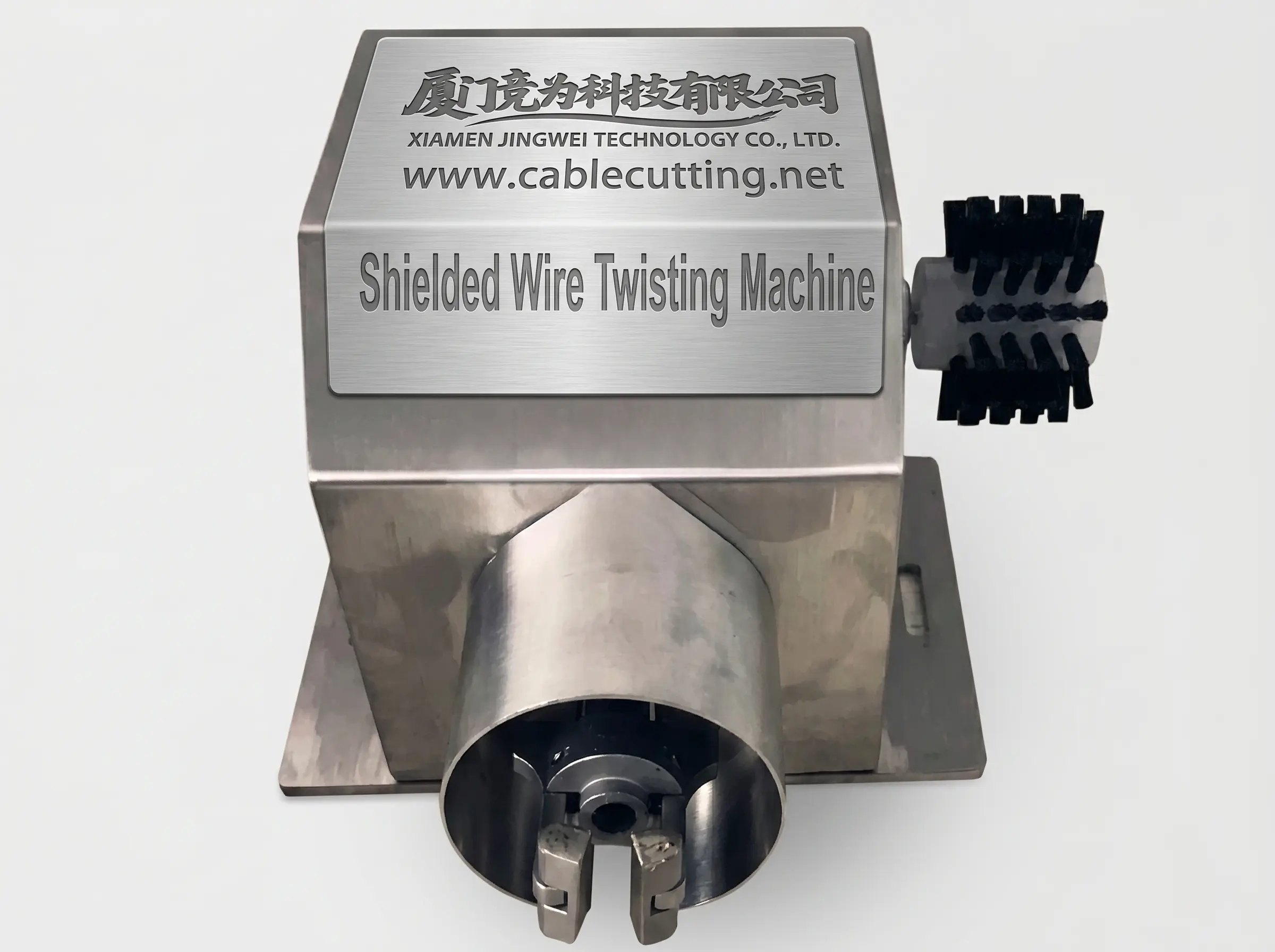

Frynsede fletninger er den typiske årsag til, at en skærm ikke kan føres ind i en terminal eller kortslutter mod et hus. Kabelenden føres ind i den forreste tromle, og fletningshalen klemmes mellem gaflens to kæber; gaflen lukker og drejer inde i tromleringen og lægger trådene til én stram hale over de indstillede 5 til 60 mm. Det børstede rustfrie kabinet placerer arbejdshovedet i bordhøjde, og 60 W-motoren drejer gaflen inde i ringen i stedet for at rotere kablet.

WPM-03B er børsteversionen af samme hoved med et vindue på 10 til 80 mm på wire op til 8 mm og et kabinet på 12 kg. WPM-3T tvister 2 til 5 hele kerner i stedet for en skærmhale, og WPM-200T afisolerer og tvister 3 til 45 mm i en pneumatisk enhed. 003A er den letteste i gruppen på 3 kg og dækker selv området 5 til 60 mm for halen.

Nøglefunktioner

1. Tvistlængde 5-60 mm, fastlagt af hvor langt kablet føres ind i den forreste tromle.

2. To gaffelkæber lukker om fletningshalen, mens tromlebøsningen understøtter kablet og holder tvistakselen på linje med lederen.

3. 60 W motor drejer gaflen inde i tromleringen; hele enheden vejer 3 kg og kan flyttes mellem borde.

4. Leveres til AC 220 V 50 Hz eller AC 110 V 60 Hz og dækker begge almindelige enkeltfasede forsyninger.

5. Børstet rustfrit kabinet med gaffel og tromle fritlagt, så fletningsstøv kan tørres af efter en kørsel.

6. Kun elektrisk, ingen luftledning: 60 W-drevet kører ved et bord uden kompressortilslutning.

Tekniske specifikationer

ParameterSpecifikation
ModelWPM-003A
MaskintypeAutomatisk tvistemaskine til afskærmet wire
Tvistlængde5-60 mm
Effekt60 W
SpændingAC 220 V 50 Hz / AC 110 V 60 Hz
TvistelementRoterende gaffel i tromlebøsning
Vægt3 kg

Anvendelser

— Koaksial- og afskærmet datakabel: fletnings- eller drænhale tvistet før lodning af connector.

— Sensor- og instrumentkabel med flettet skærm: pigtail dannet til en jordklemme.

— Afskærmet automobilkabel: fletningshale tvistet ved ECU-connector-enden.

— Medicinsk kabel med flettet skærm: kort pigtail på 5-60 mm før overstøbning.

— Maskinledningsføring med afskærmet motorkabel: fletningshale klargjort til PE-terminal.

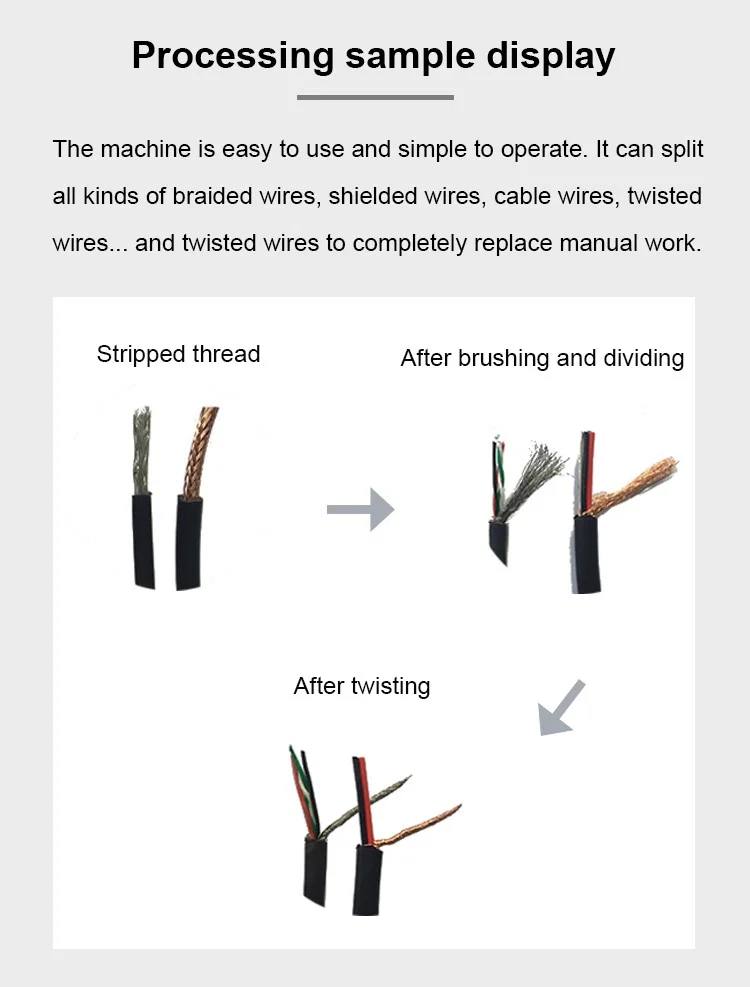

Stainless steel wire splitting and twisting machine with black brush head and Chinese nameplateBrush shielded wire splitting and twisting machine, front view showing rotating brush wheelRear view of brushed stainless twisting machine with FXWXJ-003 nameplate and exposed clampProcessing sample display: stripped braided wire, after brushing and dividing, after twistingProduct details showing dividing brush, exposed gripper and centrifugal iron clamp close-upsFront and back panel labelled branching brush, centrifugal clamp, switches and speed knob
