Justerbar trådskære- & spolingsmaskine 50-300 mm WPM-110CL

📅 2026-01-27 👁️ 1,259
  • Model nr: WPM-110CL

  • Specifikationer

    Model: WPM-110CL
    Indviklingsdiameter: 50-300 mm
    Vikling: Justerbar
    Spænding: AC220V 50HZ/60HZ
    Effekt: 800W (15 kg belastning)
    Rækkeslag: 120 mm standard (200 mm valgfrit)
    Dimensioner: L800×W1000×H1030 mm
    Diskdiameter: 320 mm standard
  • Forespørgsel nu

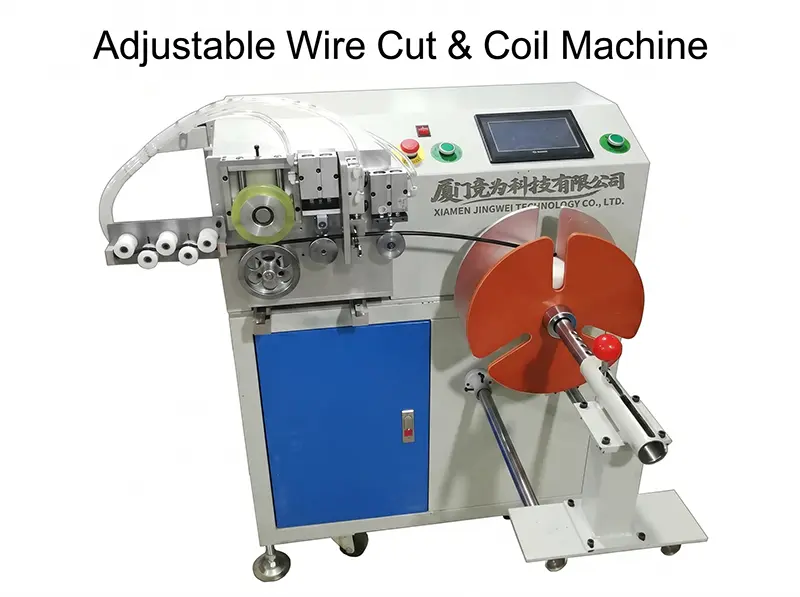

WPM-110CL justerbar klippe- og spolemaskine vikler ledning på en spole, tæller længden og klipper den af i én automatisk cyklus. Spolens indvendige diameter sættes hvor som helst fra 50 mm til 300 mm, med hastighed fra 1 til 8 omdrejninger pr. sekund og en belastningskapacitet på 15 kg. Den bruges i ledningsnetværksteder og panelfabrikker, der har brug for matchede spoler af klippet ledning frem for løse ruller.

Nøglefunktioner

  • Servodrevet vikling — en 750 W servomotor med planetreduktion giver blød acceleration og ensartet spolettræk ved hver hastighedsindstilling.
  • PLC med touchskærm — viklediameter, meter eller omdrejninger og hastighed tastes på skærmen og gemmes som opskrifter til gentagne ordrer.
  • NSK lineærføring — japanske NSK-glideføringer bærer viklehovedet, hvilket holder rækkevindingen lige og bevægelsen fri for hak.
  • Pneumatisk afklipning — ledningen klippes af et integreret pneumatisk klinge ved slutningen af optællingen, så der ikke kræves et manuelt trimmetrin.
  • Længdetælling med encoder — en trækroterende encoder måler ledningslængden direkte, hvilket holder spolelængderne ensartede og materialesplidet lavt.
  • Specialfremstillet rustfri aksel — ledningsfixturen er bearbejdet i rustfrit stål og kan bygges efter dine spole- eller spoledimensioner.

Tekniske specifikationer

ModelWPM-110CL
IndgangsspændingAC220V 50Hz/60Hz (kan tilpasses)
Nominel effekt800 W
Viklemekanisme750 W servomotor + planetreduktion
StyresystemPLC + touchskærm
Spolens indvendige diameter50–300 mm
Viklehastighed1–8 omdrejninger/sekund
Belastningskapacitet15 kg (kan tilpasses)
Rækkeslag120 mm standard (200 mm som ekstraudstyr)
Skivediameter320 mm standard; 220/280/320/350 mm som ekstraudstyr
MålL800 × B1000 × H1030 mm
Vægt180 kg

Anvendelser

  • Ledningsføring i elektriske komponenter og kontrolpaneler
  • Produktion af automotive-ledningsnet
  • Kabelmontager til apparater
  • Spolevikling til motorer og transformere
  • Generel ledningsbearbejdning og levering af klippede længder

Hvorfor vælge denne model

Én maskine dækker et vikleområde på 50–300 mm, så et ledningsnetværksted kan køre flere spolestørrelser uden en dedikeret enhed til hver. Rækkeslaget på 120 mm håndterer standardspoler, og det valgfrie 200 mm slag dækker længere opbygninger; skivediametre fra 220 mm til 350 mm er tilgængelige, med 350 mm bygget på bestilling. Fixturdelene er CNC-bearbejdede, og den rustfri aksel tilpasses din ledning og spole før forsendelse.
