Automatisk 8-formet kabelspole- og bindemaskine WPM-40XL

📅 2026-01-27 👁️ 1,764
  • Model nr: WPM-40XL

  • Specifikationer

    Model: WPM-40XL
    Færdigt produkt: 8 former, enkeltbinding
    Ledningstype: AC/DC/USB osv.
    Lednings ydre diameter: ≤ 4 mm
    Viklingsafstand: 45 - 80 mm
    Viklingslængde: ≤ 3 m
    Viklingshastighed: Justerbar
    Produktivitet: 1800 stk./time
    Strømforsyning: 110, 220 V (50 - 60 Hz)
    Effekt: ≤ 2000 W
    Dimensioner: 1040 * 720 * 1540 mm
    Vægt: 160 kg
  • Forespørgsel nu

WPM-40XL vikler AC-, DC- og USB-kabel på op til 4 mm udvendig diameter til en ottetalsrulle og lukker hver rulle med ét plastbånd. Rullebredden indstilles på vikledelen mellem 45 og 80 mm, og den færdige rulle kan rumme op til 3 m kabel afhængigt af lederstørrelsen.

Håndrulning ved en bænk giver et forskelligt antal vindinger og en forskellig båndspænding på hvert emne, og operatøren skal stoppe viklingen for at samle et bånd op. På 40XL indstilles antal omgange, rullebredde og båndposition én gang og gentages: maskinen er angivet til 1800 stk./h ved 1 m viklelængde og 3 omgange, så én operatør, der føder kabelender, kan holde hovedet beskæftiget uden at røre rullen.

I denne serie er 40XL enheden til tynd tråd og korte ruller: 4 mm tråd, maksimal længde 3 m, bånddiameter 20 mm og en fold på 45-80 mm, mod 6.2 mm på 81M, 10 mm og en rulle på 8 m på 82M samt 3-20 m lige stræk på 83T. Luftforsyningen på 0.55-0.65 MPa og indgangen på 110/220 V gør den anvendelig fra en standard monteringsbænk.

Nøglefunktioner

1. Ottetalsvikling: kablet foldes i en 8-form og bindes én gang, hvilket giver en flad rulle, der kan stables uden at filtrre sammen i æsken.

2. Rullebredde på 45-80 mm indstillet via vikledelens afstand, så ét hoved dækker flere pakningsstørrelser uden nyt værktøj.

3. Trådområde op til 4 mm udv. diameter, der dækker AC-ledninger, DC-kabler og USB-ledninger på samme hoved.

4. Ét plastbånd ved foldens centrum, med trådhovedlængde 0-130 mm og halelængde over 0 mm.

5. Angivet til 1800 stk./h ved 1 m viklelængde og 3 omgange, med trinløs justering af viklehastigheden.

6. Pneumatisk binding ved 0.55-0.65 MPa, 110/220 V 50-60 Hz forsyning, effekt under 2000 W, 160 kg på en ramme på 1040 x 720 x 1540 mm.

Tekniske specifikationer

ParameterSpecifikation
ModelnummerWPM-40XL
Færdigproduktets former8 former, enkelt binding
Tråd-/kabeltypeAC / DC / USB m.m.
Trådens udvendige diameter≤ 4 mm
Vikledelens afstand45 - 80 mm
Viklelængde≤ 3 m (afhængigt af trådstørrelse)
ViklehastighedJusterbar
Bindingsdiameter≤ 20 mm
Trådhovedlængde0 - 130 mm
Trådhalelængde> 0 mm
Produktivitet1800 stk./h (viklelængde 1 m, 3 omgange)
Trylufttilslutning0.55 - 0.65 MPa
Strømforsyning110 / 220 V (50 - 60 Hz)
Effekt≤ 2000 W
Mål1040 x 720 x 1540 mm
Vægt160 kg

Anvendelser

— Montage af forbrugerelektronik: USB- og ladeledninger rullet til en bredde på 45-80 mm og bundet med ét bånd før posepakning.

— Netledningssæt: AC-ledninger fra 0.5 til 3 m foldet i 8-form og bundet til detailpakning.

— DC-adapterledninger: udgangskabler rullet til en fast bredde, så adapter og ledning sendes i én æske.

— Kontraktkabelsamling: blandede AC-, DC- og USB-serier kørt på ét hoved mellem omstillinger.

— Lyd- og dataledninger: tyndt USB-kabel bundtet fladt til hyldedisplay og lageroptælling.

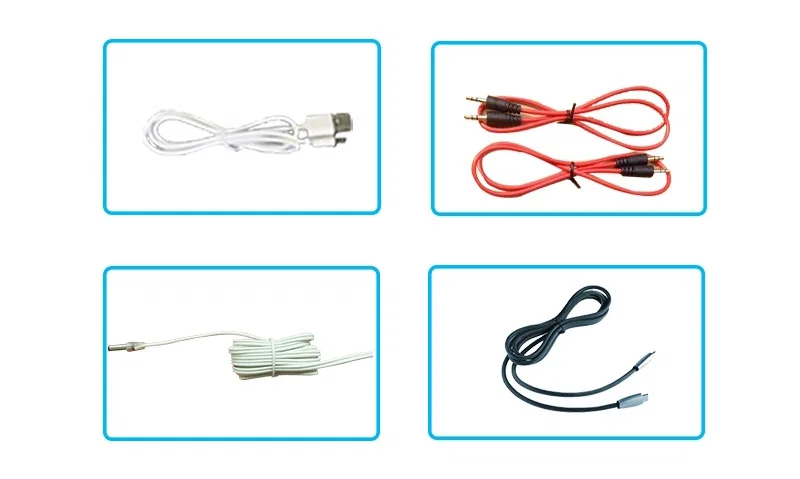

Eight-shape coiled cable samples with USB, audio and flag terminal ends
