Automatisk Tråd Krymperørsmaskine med Skæring og Gevindning - WPM-814

📅 2026-01-27 👁️ 626
  • Model nr: WPM-814

  • Specifikationer

    Model Number: WPM-814
    Funktion: Automatisk tråd krymperørsmaskine
    Processer: Manuel udbetaling, automatisk rørskæring, automatisk rørgevindning, automatisk banking
    Egenskaber: Hurtig positionering, præcision, stor skærm, klar betjening
    Anvendelse: Industriel kabelledningsfremstilling
  • Forespørgsel nu

WPM-814 er en fuldautomatisk krympeslangemaskine til ledningsnetproduktion. I én cyklus klippes slangen i længde, trækkes over ledningsenden og samlingen føres gennem varmekammeret; kun ledningsafspolingen er manuel. Den er bygget til netværksteder, der monterer krympeslange på enkeltledninger og korte grene, før stikkene sættes på, hvor slangeposition og krympekvalitet skal gentages fra emne til emne.

Klipning og påtrækning i hånden er det langsomste trin i cellen: slangens længde driver, den klippede ende franger, og en varmepistol holdt over hver ende giver ujævn krympning og svitset isolering ved siden af slangen. WPM-814 klipper slangen, skubber den over ledningen gennem et præcisionsgennemløbsrør og krymper den i varmekammeret, og varmelegemet vender automatisk tilbage til startpositionen efter hver cyklus. Slangen trækkes på ledningen uden at blive formet eller åbnet.

Sammenlignet med en slangklipningsmaskine trækker og bager WPM-814 også, så en klippet slange aldrig venter i en bakke på en anden operatør. Sammenlignet med en semi-automatisk krympestation styret med fodpedal udfører den hele sekvensen selv, og da hver maskine bygges ud fra kundens ledningsprøver, kan en blandet netbatch skiftes uden nyt værktøj.

Nøglefunktioner

1. Tre stationer i én automatisk cyklus - slangeklipning, påtrækning og bagning - kun manuel ledningsafspoling

2. Præcisionsgennemløbsrør fører den klippede slange over ledningsenden før krympeslaget

3. Automatisk retur af varmelegemet til startpositionen efter hver krympcyklus

4. Stor touchskærm på sokkelarm til parameterindtastning og hurtig positionering

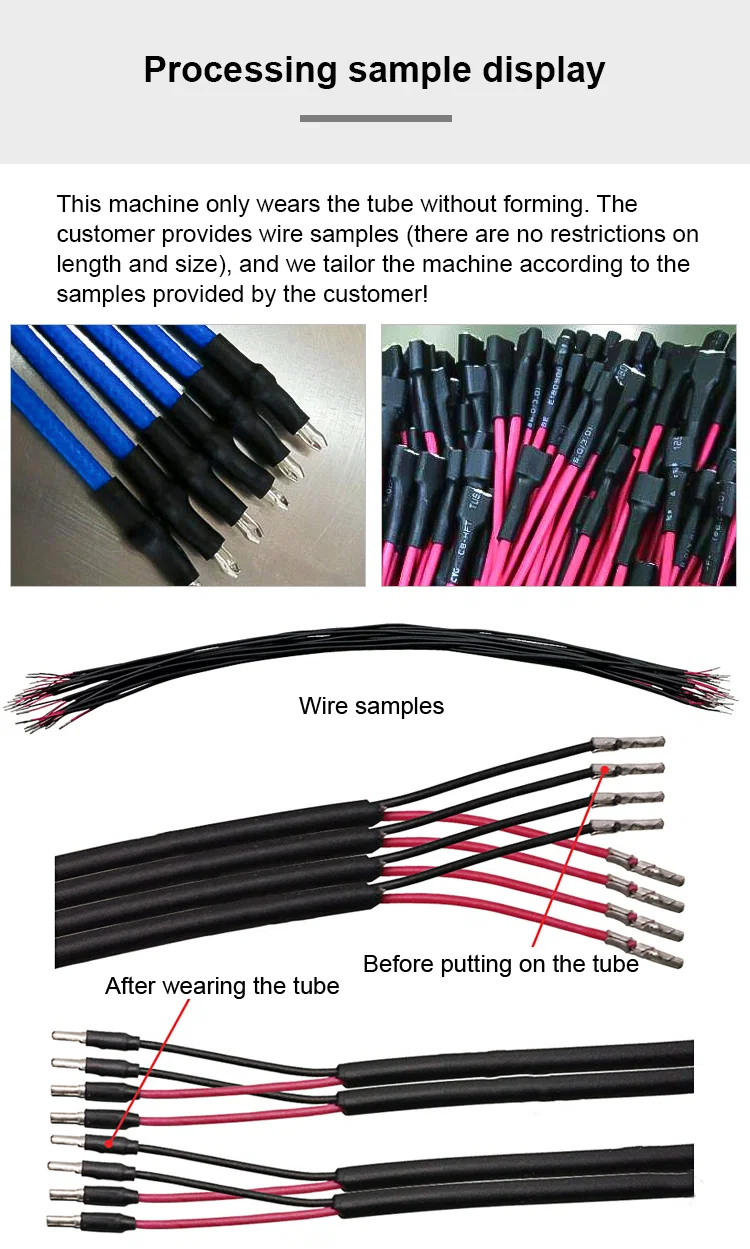

5. Slangen trækkes på ledningen uden formning, så forudklippede ærmer ikke åbnes før krympning

6. Maskinen bygges ud fra kundens ledningsprøver; gulvskab med hjul, nivelleringsfødder, nødstop og alarmblink

Tekniske specifikationer

ParameterSpecifikation
ModelWPM-814
MaskintypeAutomatisk krympeslangemaskine
BetjeningAutomatisk; manuel ledningsafspoling
ProcesSlangeklipning, påtrækning af slange, bagning
Retur af varmelegemeAutomatisk
Formning af slangeIngen, slange trækkes uden formning
StyringStor touchskærm, sokkelmonteret
OpsætningMaskine konfigureret ud fra kundens ledningsprøver
RammeGulvskab, hjul og nivelleringsfødder

Anvendelser

— Bilindustriens ledningsnet - krympeslange over krympede samlinger og grenpunkter på enkeltkernet ledning

— Ledningsnet til hårde hvidevarer - ærmer på terminalender, før huset monteres

— Montage af sensor- og styrekabler - slange over loddede eller krympede samlinger ved kabelenden

— Værksteder for tavle- og koblingsudstyr - mærkestrømpe monteret før terminering

— Produktion af strømledninger - slange ved stikenden før omstøbning

WPM-814 semi-automatic heat shrink tube machine front view with control panel and cabinetAngled side view of WPM-814 heat shrink tube machine with cutting head and heaterWPM-814 three-quarter view showing pipe threading head and table-level controlsHeat shrink tubing samples: blue and pink wires with tube ends before and after shrinkingWPM-814 machine photo above parameter table listing 110V/220V, 100kg and 800pcs/hWPM-814 labelled parts: touch screen, switch, wire inlet, thermal control and thermostatDetail collage of WPM-814: touch screen, cutting head and threading mechanism close-upsWPM-814 front elevation view with cabinet, casters and levelling feetWPM-814 three-quarter front view with cutting head, tray and control boxWPM-814 right side view showing heater tunnel, cooling fan and emergency stopWPM-814 rear view with air regulator, filter lubricator and pneumatic tubing
