Automatisk kabelaftræknings- og skjoldbørstemaskine CS-BST007

📅 2026-01-27 👁️ 2,463
  • Model nr: CS-BST007

  • Specifikationer

    Model: CS-BST007
    Dimensioner (L×B×H): 2350×880×1500 mm
    Kablediameter: Φ2~8 mm (tilpasses)
    Kappeaftrækningslængde: 10~60 mm (tilpasses)
    Kapacitet: 1200~1500 stk/time
    Effekt: 600W
    Strømforsyning: AC220V 50Hz
    Arbejdslufttryk: 0,5~0,7 MPa
    Kontrol: Touchskærm + PLC
  • Forespørgsel nu

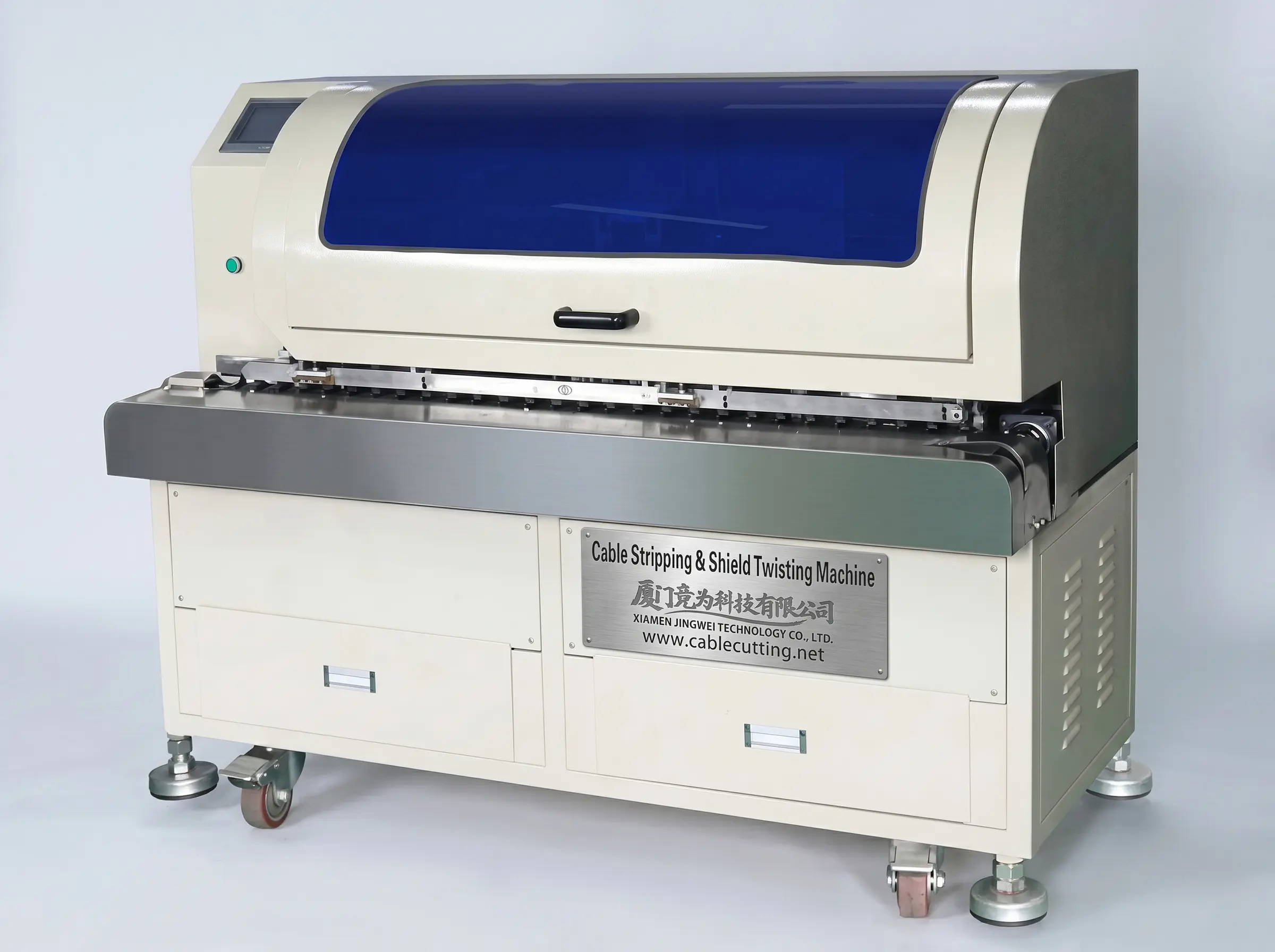

CS-BST007 er en automatisk afisoleringsmaskine, der også børster og tvinder skærmen på flettet kabel. Den fjerner kappen, tvinder fletningen, klipper skærmspidsen og fjerner aluminiumsfolien i én cyklus på ledning fra Φ2 mm til 8 mm. Producenter af USB-, 1185 DC-, bil- og mikrofonkabel bruger den til at erstatte fire separate manuelle operationer. Fordi stationerne er forbundet med en transportkæde, kan én operatør pålæsse og aflæsse uden at gå maskinens længde igennem.

Nøglefunktioner

  • Fem operationer i én gennemkørsel — kappeafisolering, skærmbørstning og -tvinding, spidsklip, Mylar-fjernelse og opsamling af færdige dele kører automatisk.
  • 1.200–1.500 stk./h — kapaciteten holder gennem et skift, fordi transportkæden fører ledningen mellem stationerne uden omladning.
  • PLC og berøringsskærm — cylinderforsinkelse, hastighed og motorposition indstilles på skærmen, og enkelt- eller kontinuerlig cyklus kan vælges.
  • Afisolering op til 60 mm — kappefjernelsen indstilles fra 10 mm til 60 mm, med speciallængder bygget på forespørgsel.
  • Sikkerhedsafdækning med gasfjeder — afskærmningen løftes og bliver stående åben ved opsætning og dækker arbejdsområdet, mens cyklussen kører.
  • Ergonomisk ramme — konstruktionen på 2350 × 880 × 1500 mm er disponeret, så operatørens rækkevidde og træthed mindskes.

Tekniske specifikationer

ModelCS-BST007
LedningsdiameterΦ2–8 mm, kan tilpasses
Kappeafisoleringslængde10–60 mm, kan tilpasses
Kapacitet1.200–1.500 stk./h
Nominel effekt600 W
StrømforsyningAC220V 50 Hz
Lufttryk0,5–0,7 MPa, rent, tørt og stabilt
StyringsformBerøringsskærm og PLC
ArbejdstilstandeEnkelt cyklus og kontinuerlig cyklus
Mål (L × B × H)2350 × 880 × 1500 mm

Anvendelser

  • USB-datakabel og ladekabel
  • 1185 DC-kabel
  • Bil-tilslutnings- og sensorkabel
  • Mikrofon- og lydkabel
  • Afskærmet styrings- og instrumenteringskabel

Hvorfor vælge denne model

Ledningsdiameter og afisoleringslængde bygges efter det kabel, du forarbejder, da begge tilpasses ved bestilling. Ren, tør luft ved 0,5–0,7 MPa er det eneste stedkrav ud over 220 V-forsyning. Sikkerhedsafdækningen med pneumatisk støttestang er en del af standardopbygningen og ikke ekstraudstyr. Parametrene bliver i PLC'en mellem opgaver, så en genordre er en opskriftshentning frem for en ny opsætning.
